Mikä on EPDM-silikonikumiputkikisko ja kuinka koekstruusio mahdollistaa erinomaisen eristyksen?

The EPDM silikonikuminen putkimainen virtakisko ottaa käyttöön komposiittisuojatun eristysrakenteen. Polymeerisuulakepuristusteknologian avulla putkimainen kupari- tai alumiinijohdin, johtimen suojakerros, eristekerros ja eristyssuojakerros koekstrudoidaan yhdessä prosessissa, jolloin saavutetaan sekä johtavaa virtaa kuljettava että suojattu eristystoiminto. Perinteisiin käärittyihin eristyskiskoihin verrattuna tämä rakenne eliminoi kerrosten väliset ilmaraot ja kuplat , mikä vähentää merkittävästi osittaisen purkauksen riskejä. Eristysvastus saavuttaa ≥10 000 MΩ (10 kV ja enemmän) saavuttaa salaman impulssinkestojännitteen 95 kV (10 kV luokka) 200 kV (35 kV luokka) , ja suojaustaso saavuttaa IP55, joten se sopii ulkokäyttöön ja erittäin saastuneisiin ympäristöihin.

Komposiittisuojatun eristerakenteen suunnitteluperiaatteet

Kolmikerroksisen koekstruusioteknologian rakenteelliset edut

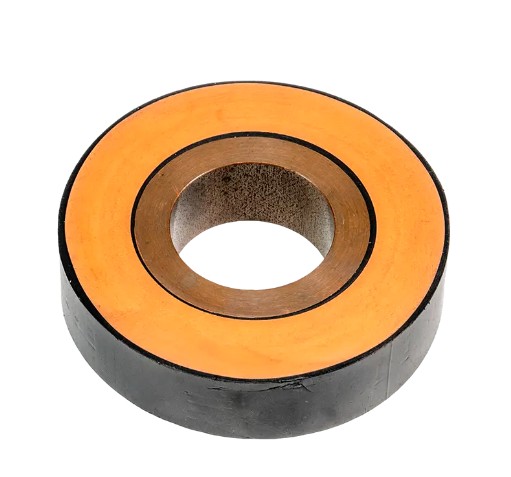

EPDM-silikonikumiputkimainen virtakisko käyttää kolmikerroksista koekstruusiotekniikkaa, joka puristaa samanaikaisesti johtimen suojakerroksen, eristyskerroksen ja eristyssuojakerroksen varmistaakseen tiiviit, rakot vapaat rajapinnat sisemmän ja ulkoisen suojakerroksen ja eristekerroksen välillä. Perinteisissä kääretyissä eristyskiskoissa käytetään eristenauhan käämitysprosessia, jossa on seuraavat luontaiset viat:

• Käämitysprosessilla on taipumus tuottaa jäännösilmarakoja, mikä lisää osittaisen purkauksen riskiä
• Eristysnestepinnoitteen tasaisuutta on vaikea hallita ja kovettumisen jälkeen muodostuu helposti kuplia
• Kerrosten välisissä rajapinnoissa on aukkoja, jotka voivat johtaa eristeen rikkoutumiseen pitkäaikaisen käytön aikana

Kolmikerroksinen koekstruusiotekniikka ratkaisee perusteellisesti yllä mainitut ongelmat. Yksivaiheisen muovauksen avulla se saavuttaa a nollarakoliitäntä , mikä tekee sähkökentän jakautumisesta tasaisemman ja ohjaa osittaista purkausta alle 10 kC .

Jokaisen kerroksen toiminnot ja ominaisuudet

Avainmateriaalien suorituskyvyn vertaileva analyysi

EPDM-kumin ja silikonikumin eristyskyky

EPDM (etyleenipropyleenidieenimonomeeri) -kumi ja silikonikumi ovat putkimaisten virtakiskojen eristekerrosten ydinmateriaaleja. Jokaisella on etuja sähköisen suorituskyvyn ja ympäristön kestävyyden suhteen:

Kuten tiedot osoittavat, silikonikumilla on etuja dielektrisen lujuuden ja lämpötila-alueen suhteen , jonka dielektrinen lujuus on jopa 28 kV/mm ja käyttölämpötila-alue -60°C - 200°C. EPDM-kumi on erinomainen säänkestävyyden ja tärinänvaimennuskyvyn suhteen, ja sen kustannukset ovat suhteellisen alhaiset. Käytännössä yksittäisen materiaalin tai yhdistelmän käyttötarkoitus voidaan valita tiettyjen työolosuhteiden perusteella.

Johdinmateriaalin valinta: kupariputki vs. alumiiniputki

Putkimaisessa virtakiskossa on ontto kupariputki tai alumiiniputkirakenne, joka tarjoaa seuraavat edut perinteisiin suorakaiteen muotoisiin virtakiskoihin verrattuna:

• Ontto rakenne vähentää tehokkaasti ihovaikutusta ja parantaa virransiirtokykyä
• Pyöreä putken muoto optimoi sähkökentän jakautumisen ja vähentää koronapurkausta
• Kuparijohtimilla on alhainen resistanssi ja suuri virtakapasiteetti; alumiinijohtimet ovat kevyitä ja kustannustehokkaita

Kuparijohtimissa käytetään tyypillisesti erittäin puhdasta elektrolyyttistä C11000- tai C10100-kuparia, kun taas alumiinijohtimissa käytetään 1350- tai 6101-alumiiniseosta. Johdinta taivutettaessa taivutussäteen tulee olla ≥2,5 kertaa putken halkaisija eristekerroksen halkeilun välttämiseksi.

Yksityiskohtainen selitys kolmikerroksisesta koekstruusiovalmistusprosessista

Prosessivirtaus ja laadunvalvonta

EPDM-silikonikumiputkikiskojen valmistuksessa käytetään tarkkuusekstruusioprosesseja. Päävaiheet sisältävät:

1. Raaka-aineen valmistus : Kupari-/alumiiniputket vedetään ja leikataan standardien mukaan; eristysmateriaalit vaativat kuivausesikäsittelyn
2. Johtimen käsittely : Leikkaus, sisennys, lävistys ja tinaus piirustusten mukaisesti kosketusvastuksen vähentämiseksi; CNC-putkien taivurit säätävät kulmia
3. Kolmikerroksinen koekstruusio : Ekstruuderi puristaa samanaikaisesti johtimen suojakerroksen, eristyskerroksen ja eristyssuojakerroksen varmistaen tiiviin kerrosten välisen liitoksen
4. Ulkovaipan ekstruusio : Polyolefiinipolymeerinen ulkovaippa tarjoaa mekaanisen suojan ja ympäristötiiviyden
5. Nivelten suojauskäsittely : Suojattu rakenne saavuttaa täyden linjan eristyksen, osittainen purkaus liitoksissa, jota ohjataan alle 10 pC

Tärkeimmät testausstandardit

Valmiiden tuotteiden on läpäistävä seuraavat tiukat testit:

• Tehotaajuuden kestävyysjännitetesti: Varmistaa eristekerroksen luotettavuuden nimellisjännitteellä
• Salamaimpulssin kestotesti: 10 kV luokan tulee kestää 95 kV impulssijännitettä; 35 kV luokan tulee kestää 200 kV
• Osittainen purkauksen tunnistus: Edellyttää osittaista purkausta <10 kpl
• Lämpötilan nousu ja dynaaminen stabiilisuustesti: Simuloi täyden kuormituksen ja oikosulkuolosuhteet varmistaakseen lämmön haihtumisen ja mekaanisen lujuuden
• Hitsauksen laadun tarkastus: Automaattinen argonkaarihitsaus, liitoksen vastus ≤1 μΩ

Tyypilliset sovellusskenaariot ja tekniset tapaukset

Uusi energiantuotanto

Aurinkosähkövoimaloissa ja tuulivoimaloissa EPDM silikonikuminen putkimainen virtakiskos käytetään laajalti suurvirran siirtoon muuntajien pienjännitepuolella. Nimellisjännite kattaa 0,4 kV - 35 kV (jotkut tuotteet tukevat 110 kV jännitettä), ja yhden baarin virtakapasiteetti on 12 000 A, mikä vastaa suurten uusien energiayksiköiden tehonkeräys- ja tehostamistarpeita. Outdoor-tyyppisten tuotteiden suojausluokka on IP55, ja ne kestävät hiekkaa, suolasuihkua ja UV-eroosiota.

Teollisuuden sähkönjakelujärjestelmät

Suurten teollisuusyritysten jakeluhuoneissa ja kojeistoissa putkimaiset virtakiskot korvaavat perinteiset suorakaiteen muotoiset virtakiskot ja kaapelit, mikä ratkaisee seuraavat ongelmat:

• Lämmönpoisto: Ontot johtimet yhdistettynä eristekerroksen lämmönjohtavuuteen tarjoavat paremman lämpötilan nousun hallinnan kuin tiheästi eristetyt väyläkanavat
• Mekaaninen lujuus: Putkimaisella rakenteella on parempi taivutus- ja tärinänkestävyys kuin suorakaiteen muotoisilla kiskoilla
• Tilan optimointi: Kompakti muotoilu vähentää kojeiston jalanjälkeä

Rail Transit Traction Power Supply

Suurten nopeuksien rautateiden ja kaupunkijunaliikenteen 25 kV AC-ajon sähköasemilla laitteet kestävät äärimmäistä tärinää ja iskuja. Rakenteet, joissa käytetään lasikuituvahvisteisia polymeerikomposiittieristeitä, joissa on silikonikumiulkovaippa, tarjoavat korkean mekaanisen lujuuden ja väsymiskestävyyden lasikuituytimen kautta. The hydrofobiset itsepuhdistuvat ominaisuudet ulompi silikonikuminen vastustaa tehokkaasti johtavaa jarrupölyä ja ympäristön epäpuhtauksia, mikä varmistaa vetovirransyötön luotettavuuden.

Sähköajoneuvojen korkeajännitejärjestelmät

Sähköajoneuvojen (EV) ja hybridisähköajoneuvojen (HEV) yleistymisen myötä korkeajännitteisten virtakiskoeristysholkkien kysyntä on kasvanut. Silikonikumiset lämpökutistuvat holkit (kuten ST-OR-tyyppi) on suunniteltu erityisesti virtakiskon eristyspeittoon, ja niiden dielektrinen lujuus on enintään 28 kV/mm ja käyttölämpötila-alue -40 °C - 200 °C. Kutisteasennuksen jälkeen ne säilyttävät silikonikumin joustavuuden ja toimivat vaihtoehtona suurjännitekaapeleille jakelujärjestelmän luotettavuuden parantamiseksi ja tuotantoprosessien yksinkertaistamiseksi.

Tekniset valintapisteet ja asennustiedot

Jänniteluokan ja eristeen paksuuden yhteensopivuus

Valitse vastaava eristeen paksuus ja suojarakenne järjestelmän jänniteluokan mukaan:

Ympäristön mukauttavuuden valinta

Erilaiset käyttöympäristöt asettavat erilaisia vaatimuksia virtakiskoeristysmateriaaleille:

• Korkeiden korkeuksien ympäristöt (> 1 000 m): Pienentynyt ilman tiheys heikentää dielektristä lujuutta, mikä vaatii lisää eristysvälystä ja ryömintäetäisyyttä, korkeuskorjauksella IEC 62271-1 -standardien mukaisesti
• Rannikkoalueet ja erittäin saastuneet alueet : Silikonikumista valmistetut ulkovaipat on valittu hyödyntäen niiden hydrofobisia ominaisuuksia jatkuvan vesikalvon muodostumisen estämiseksi, yhdistettynä syvään riparakenteisiin virumispolkujen pidentämiseksi
• Korkean tärinän alueet (rautatiet, laivat): Vältä hauraita materiaaleja; Valitse joustavia materiaaleja, kuten EPDM tai silikonikumi, varmistaaksesi väsymiskestävyyden
• Äärimmäisen lämpötilan ympäristöt : Materiaalin lämpölaajenemiskertoimien on vastattava metallijohtimia, jotta estetään eristekerroksen halkeilu lämpötilan vaihtelun seurauksena

Asennusta koskevat varotoimet

Seuraavat seikat vaativat huomiota asennuksen aikana:

• Taivutussäteen säätö: Pienin taivutussäde ≥2,5 kertaa putken ulkohalkaisija, jotta estetään eristekerroksen liiallinen venyminen
• Saumakäsittely: Suojattu liitosrakenne varmistaa täyden linjan eristyksen jatkuvuuden
• Kiinnitysetäisyys: Aseta tukipisteen etäisyys kohtuullisesti virtakiskomäärittelyjen ja jänteen mukaan välttääksesi mekaanisen jännityksen keskittymisen
• Maadoitusvaatimukset: Eristyssuojakerrosten on oltava luotettavasti maadoitettuja henkilöstön ja laitteiden turvallisuuden varmistamiseksi

Teknologian kehitystrendit

Uudet materiaalit ja älykäs valmistus

EPDM-silikonikumiputkimainen virtakiskotekniikka kehittyy seuraaviin suuntiin:

• Toimiva koekstruusio : Koekstruusioprosessien kehittäminen silikonikumille TPU:n ja muiden materiaalien kanssa joustavuuden ja kulutuskestävyyden tasapainottamiseksi tai monikerroksisten sandwich-rakenteiden rakentaminen toiminnallista integraatiota varten
• Nestemäisen silikonikumin (LSR) suulakepuristus : Käytetään erittäin tarkkoihin, monimutkaisiin poikkileikkauksellisiin mikrokomponentteihin, mikä lisää automaatiota ja puhtautta
• Online-tarkastus ja MES-integraatio : kriittisten mittojen ja pintavikojen 100 % online-seuranta jäljitettävillä tiedoilla, jotka täyttävät korkean luotettavuuden kenttävaatimukset, kuten autoelektroniikka
• Säteilysilloitettu silikonikumi : Käytetään erikoiskaapeleihin, jotka tarjoavat paremman lämmönkestävyyden ja mekaanisen suorituskyvyn

Uusien energiaajoneuvojen, 5G-viestinnän ja datakeskusten rakentamisen kiihtyessä korkeajännitteisten, korkeataajuisten, pienikokoisten eristyskomponenttien kysyntä jatkaa kasvuaan, mikä lisää EPDM silikonikuminen putkimainen virtakisko teknologiaa kohti parempaa suorituskykyä ja parempaa älykkyyttä.
