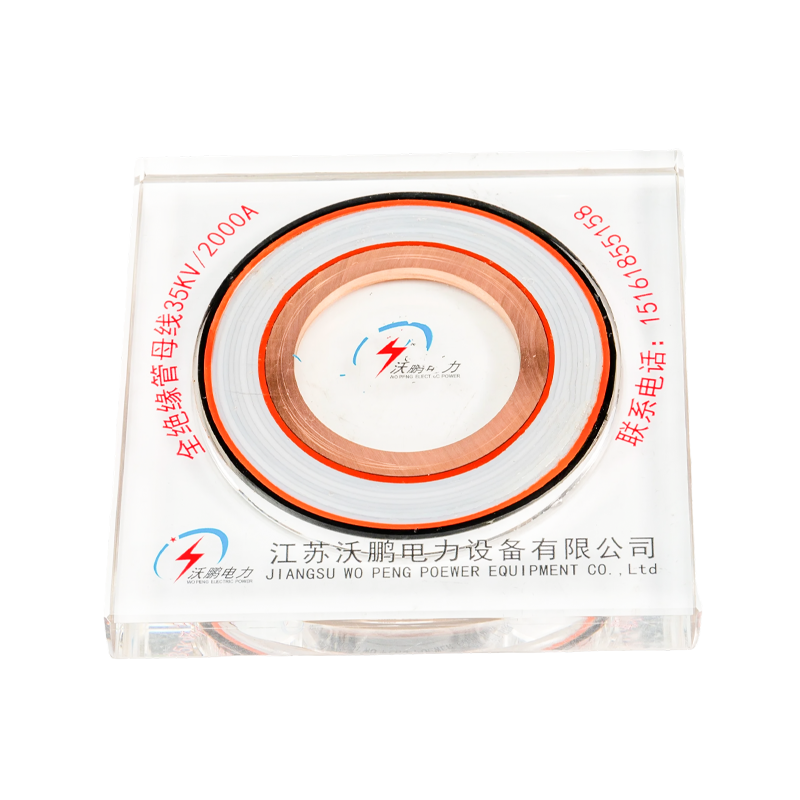

PTFE putkimainen väyläpalkki

WOPENG PTFE -putkikisko on erityisesti suunniteltu äärimmäisiin ympäristöihin. Sen pääeristeessä käytetään tarkkaa mekaanista polytetrafluorieteenikalvon (PTFE) käämitystä ja silikoniöljyä levitetään kerrosten väliin tiheän, kaasuttoman jatkuvan eristeen muodostamiseksi. Tuotteessa on vähintään 5 kapasitiivista näyttöä (mukaan lukien nollasuoja, tasoitussuojus ja maadoitussuojus) ja se on varustettu silikonikumisilla ryömintäjakajilla optimoidun sähkökentän jakautumisen ja tehostetun ryömintäsuorituskyvyn saavuttamiseksi. Se tarjoaa erinomaisen korroosionkestävyyden ja erinomaisen korkeiden/matalien lämpötilojen sietokyvyn, käyttölämpötila-alueella -60 °C - 250 °C ja suojausluokka IP68.

Ota yhteyttä +
PREV：No previous product SEURAAVA：Epoksihartsivalu putkimainen väyläpalkki
  • Tuotetiedot
  • Ominaisuudet
  • Ota yhteyttä

Tekniset edut

Lämpötilankestävyys: Käyttölämpötila-alue -60°C - 250°C.

Korroosionkestävyys: Kestää happoja, emäksiä, suolasumua ja orgaanisia liuottimia.

Voiteluominaisuudet: Erittäin alhainen PTFE-putkimaisen virtakiskon kitkakerroin, mikä vähentää mekaanista rasitusta.

Suuri dielektrinen lujuus: Matala dielektrisyysvakio, minimaalinen dielektrinen häviö ja vakaa eristyskyky.

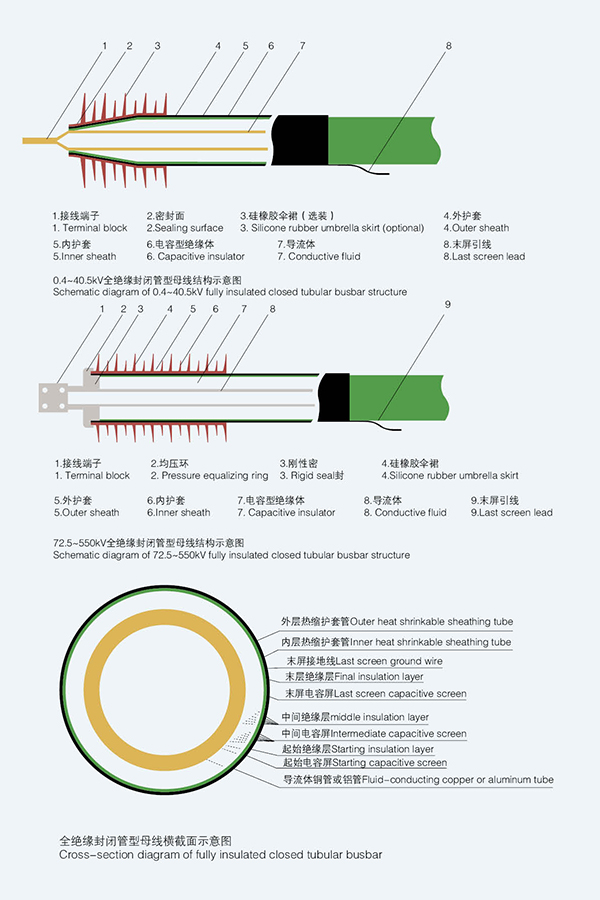

Eristetyn putken virtakiskorakennekaavio (polytetraoksietyleeniprosessi)

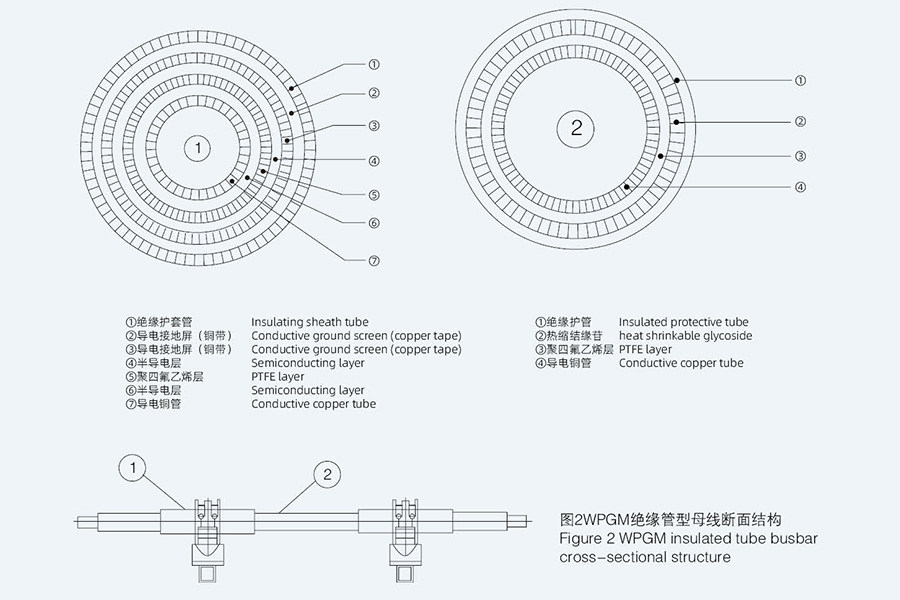

GM-eristetyn putkikiskon poikkileikkausrakenne on esitetty kuvassa 2. Malli: GMn/n

Tyypillisiä sovellusratkaisuja eristetyille putkikiskoille

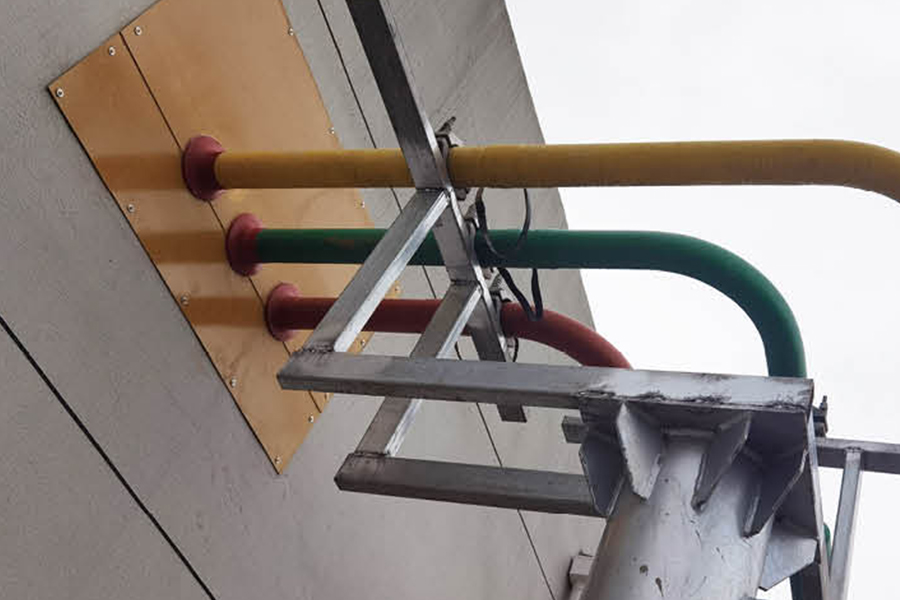

Tapa 1: Liitä päämuuntaja valvomoon
Tämä on yleisin tapa käyttää putkimaista virtakiskoa. Virtakisko on kytketty suoraan päämuuntajan pienjänniteliittimistä
kytkinkaapin liittimet valvomossa. Tärkeimmät edut: Soveltuu suurille virroille. Johdotus on selkeä ja kaunis, ja se voi olla täysin eristetty tai puolieristetty.

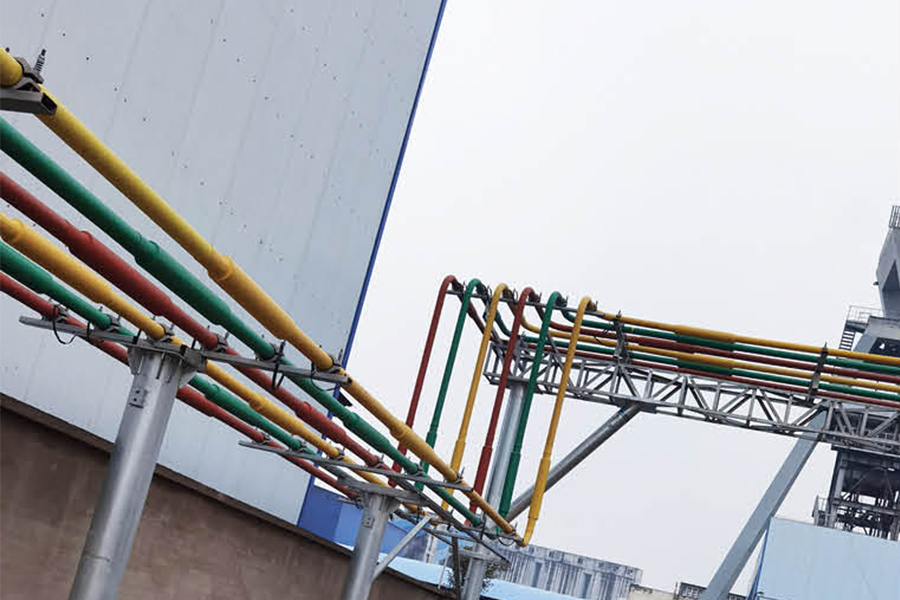

Tapa 2: Virtakisko reititetään kaapelikaivan tai kaapelivälin läpi
Alla oleva kuva on toinen yleinen tapa käyttää putkimaisia virtakiskoja. Virtakiskot voidaan liittää kytkentäkaappiin maanalaisten kaapelikaivojen kautta
tai kaapelivälissä, ja sitä voidaan käyttää myös kytkentäkaappien välisiin liitäntöihin. Tämä virtakisko on täysin eristetty ja sopii erityisen hyvin tilanteisiin
missä johdotus on vaikeaa.

Tapa 3: Putkimaiset virtakiskot reititetään kaapelikaivojen tai kaapelivälien läpi
Tämä menetelmä on kytkentäkaapin ylin kaapeliliitäntätapa. Se voidaan liittää myös kaapelivälin ja alakaapeliliitännän kautta
menetelmällä. Käyttäjät voivat valita todellisen tilanteen mukaan. Virtakiskotyyppi on täysin eristetty.

Menetelmä 4: Putkimainen väylä CNC-valvontajärjestelmä
Yrityksemme kehittää sitä itse ja toteuttaa putkiväylän useiden teknisten tietojen miehittämättömän älykkään valvonnan.

Eristetty putkikisko

Tekniset haasteet

Käämitysprosessin ohjaus: Kerrosten välisen jännityksen tasaisuusvaatimus ±2 %:n sisällä, ja kuplan hallintaan tarvitaan ultraääniapua.

Kerrosten välinen tarttuvuus: PTFE-putkimaisen virtakiskon alhainen pintaenergia johtaa heikkoon kerrosten väliseen sidokseen, mikä vaatii erityisiä käsittelyaineita.

Korkeat kustannukset: Kallis raaka-PTFE-putkimainen virtakiskomateriaali johtaa huomattavasti korkeampiin tuotekustannuksiin verrattuna muihin tyyppeihin.

Vaikea kierrätys: PTFE-putkimaista virtakiskomateriaalia on vaikea hajottaa, mikä johtaa korkeisiin ympäristön käsittelykustannuksiin.

Suositellut tuotteet

Tietoja meistä
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom PTFE Tubular Bus Bar Manufacturer and OEM PTFE Insulated Tubular Busbar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Kokoamme ammattitaitoisen tiimin alan asiantuntijoista, ylemmästä insinööri- ja teknisestä henkilöstöstä sekä kokeneista tuotantoasiantuntijoista, jotka ovat tehneet voimalaiteteknologiaa useiden vuosien ajan.
Päätuotteitamme ovat kupari- ja alumiiniputkikiskot, tuulivoimaputkikiskot, intensiiviset (kompakti) kiskot ja liukuvat kosketusjohtojärjestelmät. Keskitymme 0,4 kV–35 kV täysin eristettyjen suljettujen putkikiskojen ja pienjännitteisten valuhartsiväyläjärjestelmien tuotekehitykseen ja valmistukseen, jotka tarjoavat luotettavat voimansiirtoreitit voimalaitoksille, sähköasemille, tuulipuistoille, rautatieliikenteelle ja teollisuuslaitoksille.
Kunniakirja
  • Liiketoimintalupa
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
Uutiset
Täysin eristetty putkimainen väyläpalkki Industry knowledge

1. Mikä on PTFE-putkikiskopalkki

The PTFE putkimainen väyläpalkki on erittäin suorituskykyinen eristetty johtava komponentti, joka koostuu metallisesta johdinytimestä (kuparista tai alumiinista) ja polytetrafluorieteeni (PTFE) -eristekerroksesta. Se on suunniteltu erityisesti suurjännitesähköjärjestelmiin, ja se hyödyntää PTFE:n ainutlaatuisia ominaisuuksia turvallisen ja tehokkaan voimansiirron varmistamiseksi. Ammattilainen PTFE-putkikiskon valmistaja ja PTFE:n putkimaisen väylän toimittaja tuottaa korkeajännitestandardien mukaisia tuotteita, joissa a Mukautetun PTFE-putkikiskon valmistaja tarjoaa räätälöityjä ratkaisuja projektin erityistarpeisiin.

(1) Ydinrakenne ja keskeiset ominaisuudet

The PTFE putkimainen väyläpalkki siinä on johdinsydän (johtavuus ≥63 % IACS), joka on kääritty 4-8 mm paksuiseen PTFE-eristekerrokseen. Siinä on läpilyöntijännite ≥35kV/mm , käyttölämpötila-alue -60 ℃ - 200 ℃ ja eristysvastus yli 1,0 × 10¹⁴Ω. PTFE:n tarttumaton, korroosionkestävä ja vähäkitkainen ominaisuus tekee kiskosta ihanteellisen vaativiin suurjänniteympäristöihin.

2. Miksi PTFE-putkikiskoa käytetään suurjännitejärjestelmissä

Korkeajännitejärjestelmät (≥110 kV) vaativat poikkeuksellista eristystä, vakautta ja kestävyyttä. PTFE putkimainen väyläpalkki täyttää nämä tarpeet ainutlaatuisilla etuillaan, mukaan lukien:

  • Ylivoimainen eristyskyky: Kestää suuria jännitegradientteja (≥35 kV/mm) vuotojen ja oikosulkujen estämiseksi, mikä on kriittistä 110kV-500kV järjestelmissä.
  • Äärimmäinen lämpötilan sopeutuvuus: Toimii vakaasti -60 ℃ - 200 ℃ lämpötilassa, soveltuu ulkona oleville suurjännitesähköasemille kylmillä tai kuumilla alueilla.
  • Korroosion ja saastumisenkestävyys: PTFE on inertti kemikaaleille, kosteudelle ja pölylle, mikä vähentää huoltotiheyttä teollisuus- tai rannikkosuurjänniteympäristöissä.
  • Pieni dielektrinen häviö: Dielektrinen häviökerroin ≤0,0002 50 Hz:llä, minimoi tehohäviön pitkän matkan suurjännitesiirrossa.

Luotettava PTFE:n putkimaisen väylän toimittaja varmistaa, että nämä edut ovat yhdenmukaisia, joten virtakisko on ensisijainen valinta suurjännitejärjestelmiin maailmanlaajuisesti.

3. Suorituskyvyn vertailu muihin suurjänniteeristettyihin virtakiskoihin

PTFE-putkimaisen virtakiskokiskon ja muiden suurjänniteeristettyjen virtakiskojen suorituskyvyn vertailu
Väyläpalkin tyyppi Jakojännite Lämpötila-alue Dielektrinen häviö
PTFE putkimainen väyläpalkki ≥35kV/mm -60 ℃ ~ 200 ℃ ≤0,0002
Epoksihartsivalu väyläpalkki ≥30kV/mm -30 ℃ ~ 130 ℃ ≤0,001
Silikonikumieristetty väyläpalkki ≥25kV/mm -40 ℃ ~ 120 ℃ ≤0,0005

A Mukautetun PTFE-putkikiskon valmistaja voi optimoida virtakiskon rakenteen tiettyjä suurjänniteskenaarioita varten ammattitaidolla PTFE-putkikiskon valmistaja varmistaa tasaisen laadun, joka täyttää korkeajännitesähköjärjestelmien tiukat vaatimukset.

4. Usein kysytyt kysymykset

Q1: Mille jännitealueelle PTFE-putkikisko sopii?

V: Sitä käytetään pääasiassa 110kV-500kV suurjännitejärjestelmät, joissa on räätälöityjä vaihtoehtoja korkeampia jännitetasoja varten.

Q2: Kuinka valita luotettava PTFE-putkikiskopalkkien toimittaja?

V: Valitse toimittajat, joilla on PTFE-eristyksen suorituskyvyn testiraportit, edistyneet tuotantolaitteet ja kokemusta suurjänniteprojekteista.

Q3: Voidaanko mukautettua PTFE-putkikiskoa valmistaa erikoiskokoja varten?

V: Kyllä, a Mukautetun PTFE-putkikiskon valmistaja pystyy valmistamaan virtakiskoja, joissa on tietyn kokoiset ja eristyspaksuudet.

Q4: Mikä on PTFE-putkimaisen väylätangon käyttöikä?

V: Normaaleissa suurjännitetyöolosuhteissa se voi toimia 35-45 vuotta vakaalla suorituskyvyllä.
