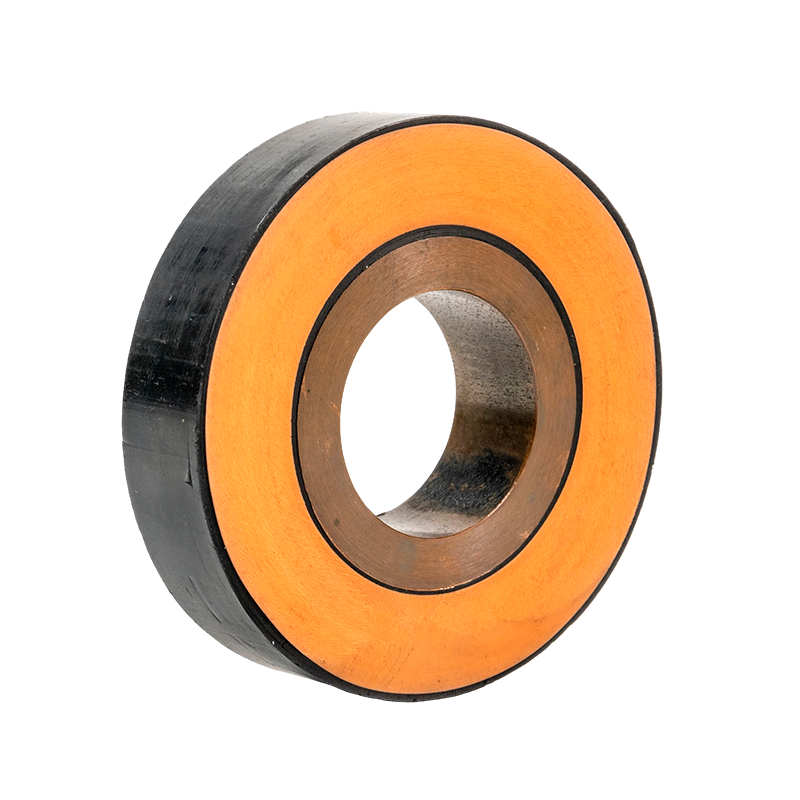

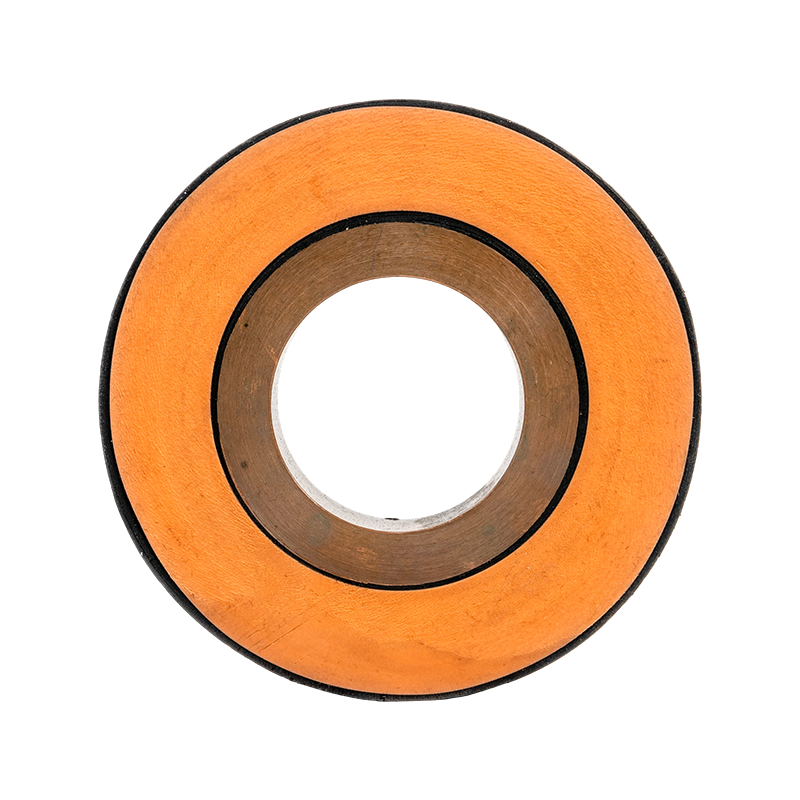

EPDM-silikonikumiputkikisko
EPDM-silikonikumiputkimainen virtakisko käyttää komposiittisuojattua eristysrakennetta. Polymeerisuulakepuristusteknologian avulla putkimainen kupari- tai alumiinijohdin, johtimen suojaus, eristyskerros ja eristyssuojaus koekstrudoidaan yhdessä prosessissa, jolloin saavutetaan sekä johtavaa virtaa kuljettavaa että suojattua eristystoimintoa langalle. EPDM-silikonikumiputkimainen virtakisko on valmistettu kolmikerroksisella koekstruusioteknologialla, mikä varmistaa tiiviit ja aukottomat rajapinnat sisemmän ja ulkoisen suojakerroksen ja eristekerroksen välillä. Ensisijainen eristemateriaali on eteeni-propyleenidieenimonomeerikumi (EPDM), johdin on kiinteä kupariputki, metallisuojakerros on valmistettu kuparikalvosta, ulkovaippa koostuu polyolefiinipolymeerieristyksestä ja liitoksissa on suojattu muotoilu, jotta saavutetaan täydellinen eristys koko linjalla.
- Tuotetiedot
- Ominaisuudet
- Ota yhteyttä
Tekniset edut
Kolmikerroksinen koekstruusioteknologia: Johdinsuojaus, eristyskerros ja eristyssuojaus suulakepuristetaan ja muodostetaan samanaikaisesti, mikä varmistaa kerrosten väliset tiiviit ja rakot rajapinnat, mikä parantaa merkittävästi tuotteen yleistä suorituskykyä.
Optimoitu sähkökentän suunnittelu: Liitännät käyttävät esivalmistettua kylmäkutistuvaa rakennetta, joka jakaa sähkökentän uudelleen jännitteen keskittymispisteissä jännityskartioiden kautta, vähentää sähkökentän voimakkuutta ja minimoi purkaus- ja eristysvauriot.
Luotettava liitäntä ja virransiirtokapasiteetti: Liitinsovittimet mahdollistavat sujuvan siirtymisen pyöreästä kupariputken johtimesta joustaviin paisuntaliitoksiin, mikä vähentää lämpötilan nousua päissä ja varmistaa johtimen virransiirtokapasiteetin. Väliliitoksissa käytetään ruostumattomasta teräksestä valmistettuja johtimien sisäholkkiliitoksia, jotka on kiinnitetty ulkopuolelta kahdella puoliympyränmuotoisella liitäntäkiskolla ja kiristetty ja hitsattu neljällä ruostumattomasta teräksestä valmistetun C-puristimen erikoistyökalulla, mikä varmistaa johtimien virransiirtokyvyn ja estää muodonmuutoksia.
Kompakti ja vedenpitävä rakenne: Liitokset ovat kompakteja ja helppo asentaa. Erityisesti vesieristetyt väliliitokset tukevat virtakiskon lyhytaikaista upotustoimintaa.
| Tuotteen rakenne ja vaatimukset | |
 | Komposiittisuojattu eristetty putkimainen virtakisko on putkimaisen (kuparin tai alumiinin) virtakiskojohtimen ja johdinsuojan, eristeen, eristyssuojan jne. yhdistelmä, joka on puristettu polymeerillä johtamisvirran ja kiskon suojauseristyksen toteuttamiseksi. Pääraaka-ainevalikoima: johdinkuparinen kova putki (erityisesti räätälöity), sisäsuoja, ulkosuoja, EPDM-kumi, metallisuojakerros, kuparikalvo, ulkovaippa ja polyolefiinipolymeerieristys. Ydintekniikka: kolmikerroksinen koekstruusiotekniikka - suulakepuristuksen laadunvarmistus, sisäisen ja ulkoisen suojauksen ja eristyksen välinen rajapinta on tiukka ilman rakoa, mikä parantaa huomattavasti eristetyn putkiväylän suorituskykyä; Eristetty putkikiskoliitostekniikka käyttää suojattua putkiliitosta, jotta tuote on täydellinen. |

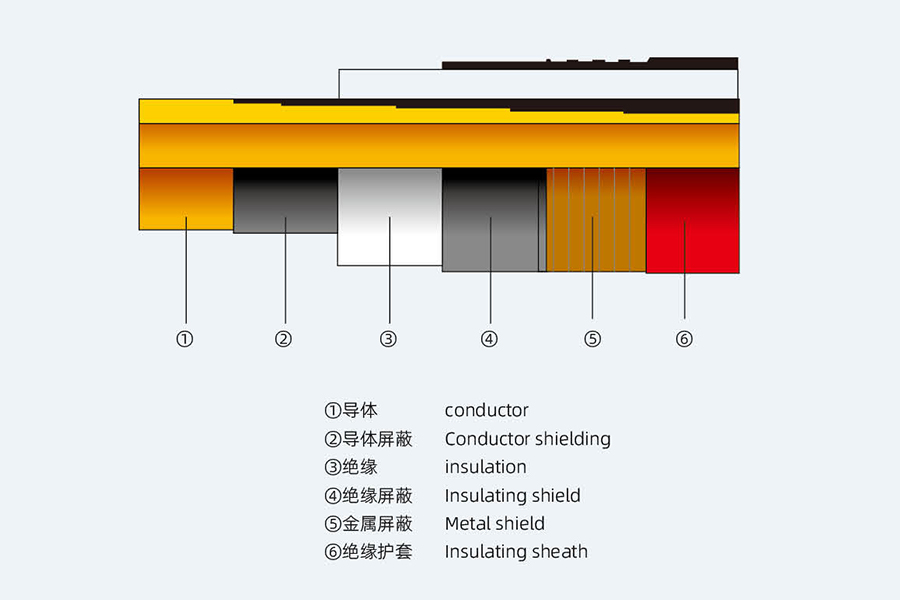

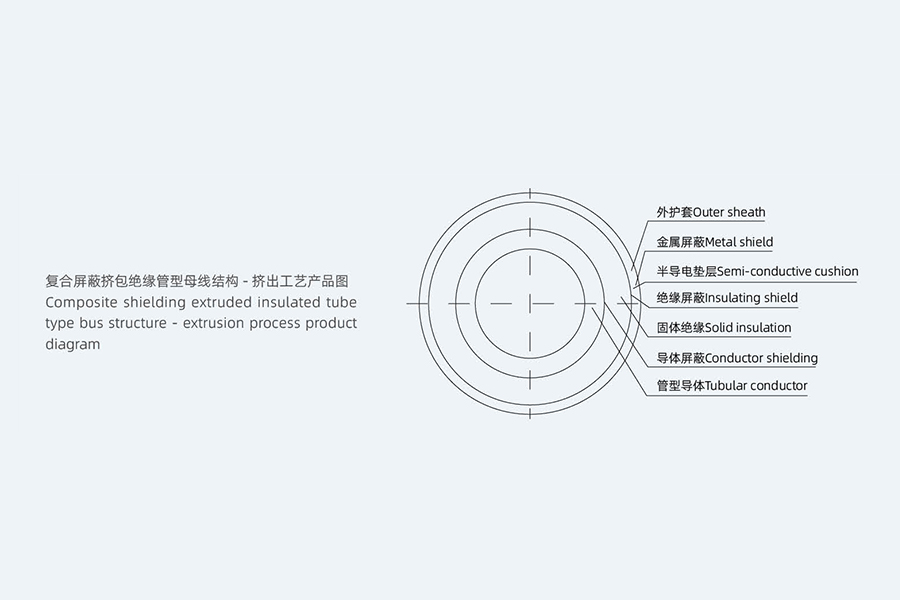

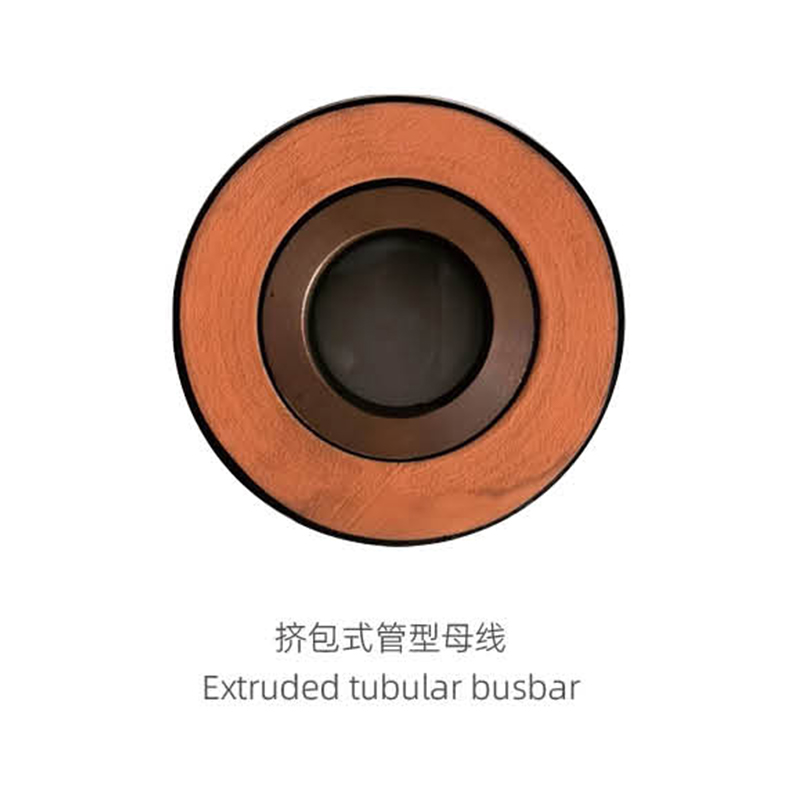

| Tuotteen rakennepiirros |
 |
| Suulakepuristetun eristetyn putkityyppisen virtakiskon edut |
 |

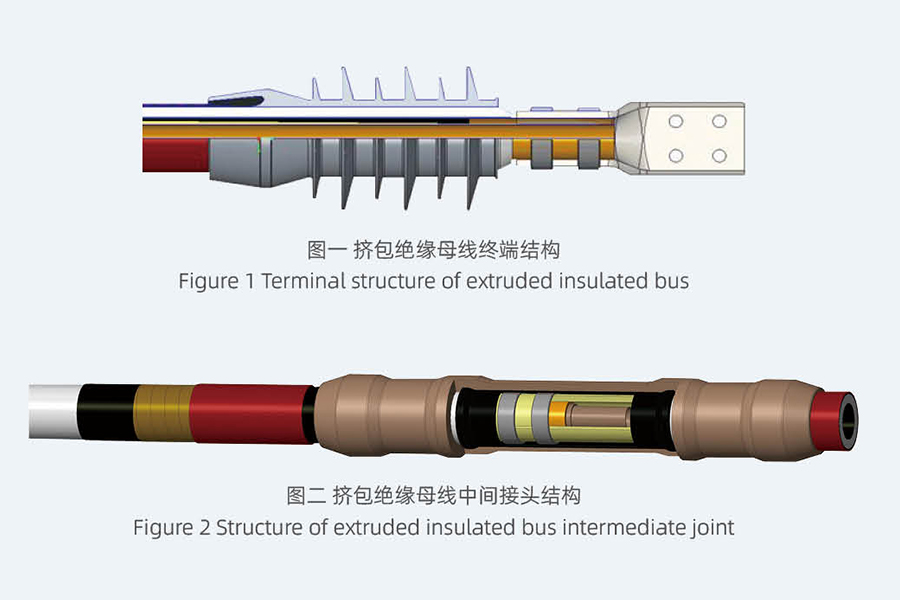

| Pääteadapteri yhdistää pyöreän johdin kupariputken pehmeän laajennusliitoksen liitospäähän, jolloin saavutetaan tasainen siirtyminen pyöreästä neliön muotoiseen, mikä vähentää loppulämpötilan nousua ja varmistaa johtimen virran kantokyvyn. Jännityskartiota käytetään muuttamaan sähkökentän jakautumista esivalmistetun kylmäkutisteliittimen jännitepitoisuudessa, vähentämään sähkökentän voimakkuutta, vähentämään tuotteen purkausta, vähentämään eristysvaurioita, parantamaan putkiväylän suorituskykyä, varmistamaan putkiväylän käyttöikä ja vähentämään rikkoutumisonnettomuuksia. |
| Eristettyjen putkimaisten virtakiskojen tuotantotekniikka |
| Liitoksen edut: pieni rakenne, helppo asentaa, erikoiskäsittelyn jälkeen voidaan upottaa veteen lyhyeksi ajaksi, muuttamalla putkikiskoliitoksen geometrista muotoa sähkökentän jakautumisen muuttamiseksi, sähkökentän voimakkuuden vähentämiseksi koronan muodostumisen mahdollisuuden vähentämiseksi, eristysvaurioiden vähentämiseksi, putken virtakiskon suorituskyvyn parantamiseksi, putken virtakiskon käyttöiän varmistamiseksi, rikkoontumisasteen vähentämiseksi. |
 |
| Yleiset säännöt |
| Tämä tekninen eritelmä koskee komposiittisuojattua täysin eristettyä kuparivirtakiskoa, ja siinä esitetään tekniset vaatimukset toiminnan, rakenteen, suorituskyvyn, asennuksen ja testauksen osalta. Tämä tekninen eritelmä on tekninen vähimmäisvaatimus, ei täsmennä kaikkia teknisiä yksityiskohtia eikä lainaa täysin asiaankuuluvien standardien ja eritelmien määräyksiä. Urakoitsijan on toimitettava korkealaatuisia tuotteita tämän teknisen eritelmän ja asiaankuuluvien kansallisten standardien mukaisesti. |
| Tyypillisiä sovellusratkaisuja eristetyille putkikiskoille |

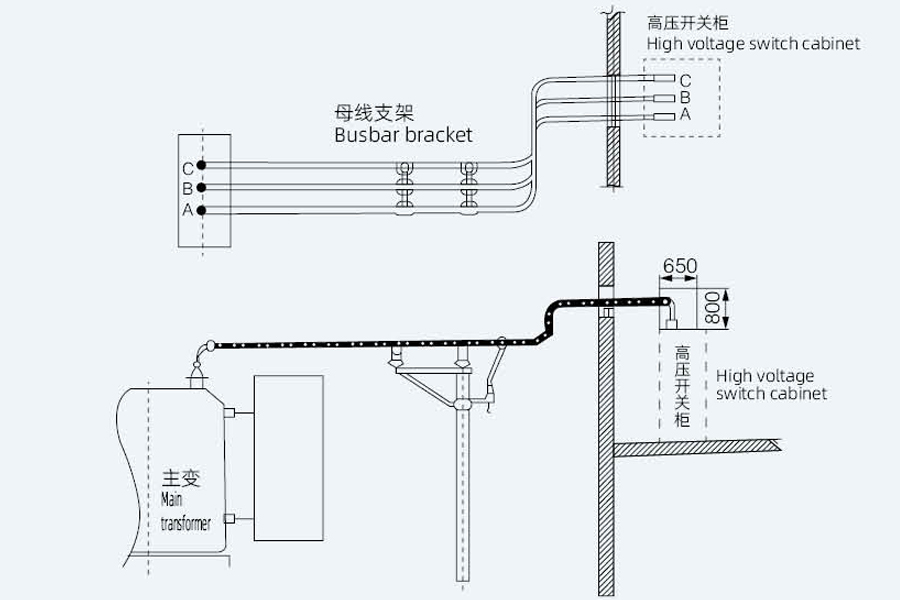

| Tapa 1: Liitä päämuuntaja valvomoon Tämä on yleisin tapa käyttää putkimaista virtakiskoa. Virtakisko on kytketty suoraan päämuuntajan pienjänniteliittimistä kytkinkaapin liittimet valvomossa. Tärkeimmät edut: Soveltuu suurille virroille. Johdotus on selkeä ja kaunis, ja se voi olla täysin eristetty tai puolieristetty. |
 |

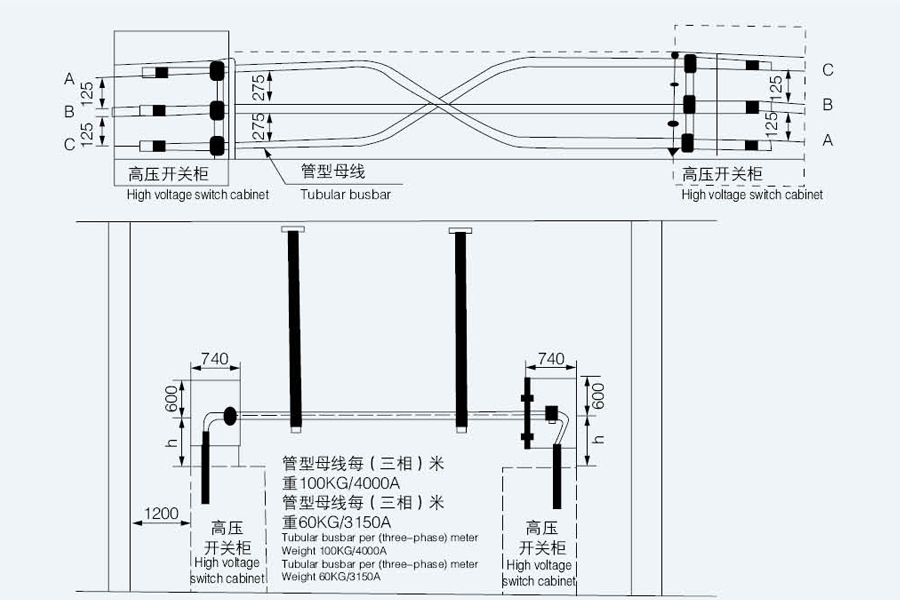

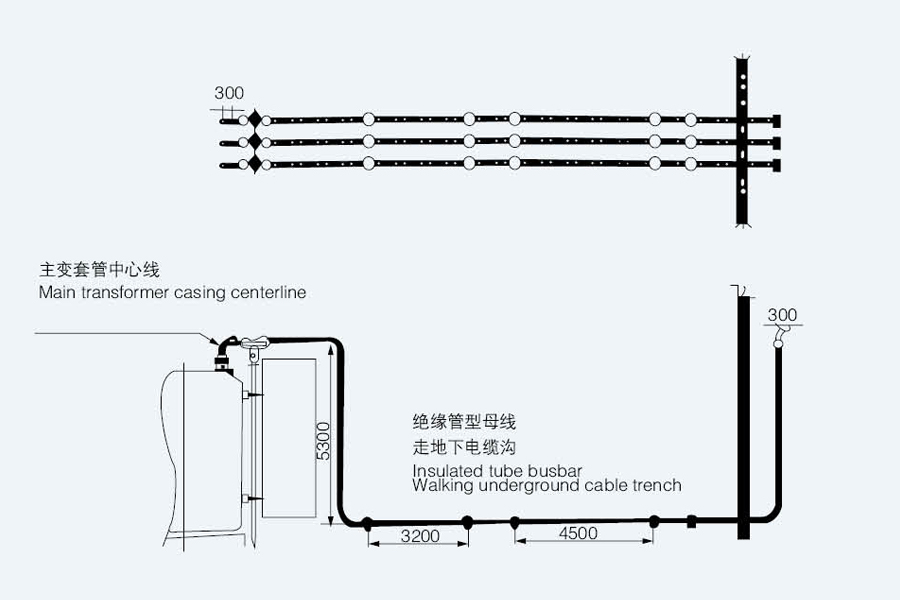

| Tapa 2: Virtakisko reititetään kaapelikaivan tai kaapelivälin läpi Alla oleva kuva on toinen yleinen tapa käyttää putkimaisia virtakiskoja. Virtakiskot voidaan liittää kytkentäkaappiin maanalaisten kaapelikaivojen kautta tai kaapelivälissä, ja sitä voidaan käyttää myös kytkentäkaappien välisiin liitäntöihin. Tämä virtakisko on täysin eristetty ja sopii erityisen hyvin tilanteisiin missä johdotus on vaikeaa. |
 |
| Tapa 3: Putkimaiset virtakiskot reititetään kaapelikaivojen tai kaapelivälien läpi Tämä menetelmä on kytkentäkaapin ylin kaapeliliitäntätapa. Se voidaan liittää myös kaapelivälin ja alakaapeliliitännän kautta menetelmällä. Käyttäjät voivat valita todellisen tilanteen mukaan. Virtakiskotyyppi on täysin eristetty. |
 |

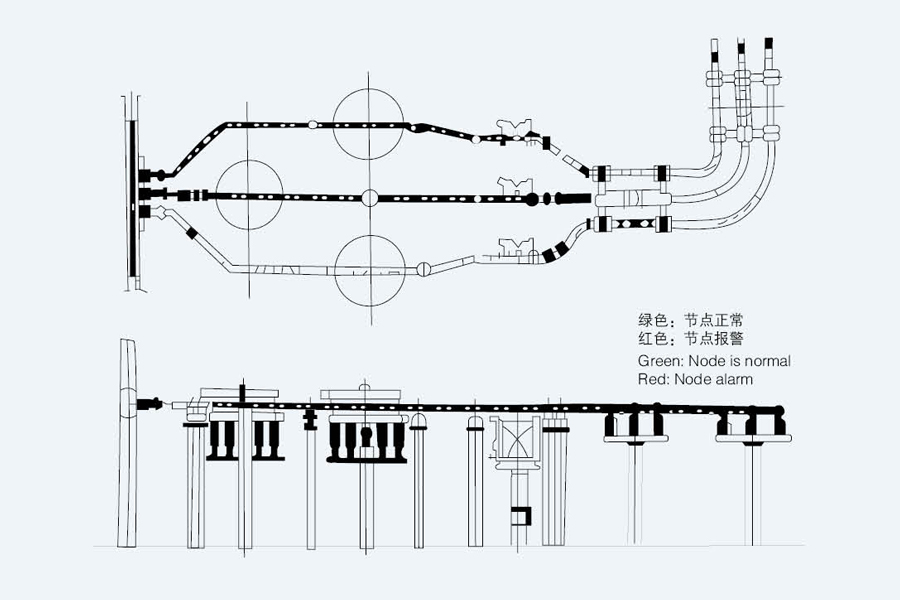

| Menetelmä 4: Putkimainen väylä CNC-valvontajärjestelmä Yrityksemme kehittää sitä itse ja toteuttaa putkiväylän useiden teknisten tietojen miehittämättömän älykkään valvonnan. |
 |

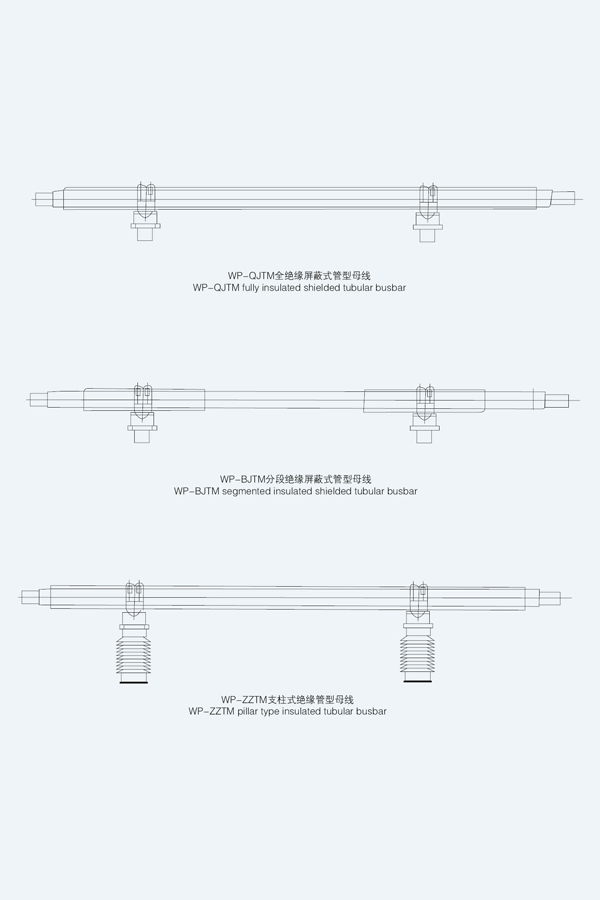

| Eristetty putkikisko |
 |
Esivalmistettujen kylmäkutistuvien väliliitosten edut
Kompakti rakenne, helppo asentaa.
Muuttaa sähkökentän jakautumista putkimaisen virtakiskoliitoksen jännitteen keskittymispisteissä modifioimalla sen geometrista muotoa, mikä vähentää sähkökentän voimakkuutta.
Tavoitteena on minimoida koronapurkauksen todennäköisyys, vähentää eristysvaurioita ja parantaa putkimaisen virtakiskon suorituskykyä.
Varmistaa putkimaisen virtakiskon käyttöiän ja vähentää rikkoutumisonnettomuuksia.
Suora kosketus johtimien välillä saadaan aikaan ruostumattomasta teräksestä valmistettujen sisäholkkien avulla, jotka on liitetty ulkopuolelta kahdella puolipyöreällä kiskolla. Neljä ruostumattomasta teräksestä valmistettua C-puristinta kiristetään ja hitsataan erikoistyökalumuotteilla, mikä varmistaa johtimen virran kantavuuden ja estää muodonmuutoksia.
Vedenpitävän käsittelyn jälkeen väliliitokset antavat kiskotangon toimia hetken aikaa veteen upotettuna.
Tietoja meistä
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom EPDM Silicone Rubber Tubular Bus Bar Manufacturer and OEM High Voltage EPDM Silicone Rubber Tubular Bus Bar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Kokoamme ammattitaitoisen tiimin alan asiantuntijoista, ylemmästä insinööri- ja teknisestä henkilöstöstä sekä kokeneista tuotantoasiantuntijoista, jotka ovat tehneet voimalaiteteknologiaa useiden vuosien ajan.
Päätuotteitamme ovat kupari- ja alumiiniputkikiskot, tuulivoimaputkikiskot, intensiiviset (kompakti) kiskot ja liukuvat kosketusjohtojärjestelmät. Keskitymme 0,4 kV–35 kV täysin eristettyjen suljettujen putkikiskojen ja pienjännitteisten valuhartsiväyläjärjestelmien tuotekehitykseen ja valmistukseen, jotka tarjoavat luotettavat voimansiirtoreitit voimalaitoksille, sähköasemille, tuulipuistoille, rautatieliikenteelle ja teollisuuslaitoksille.
Kunniakirja
Uutiset
-
-
Täysin eristetyt putkimaiset virtakiskot perustuvat kolmeen ensisijaiseen eristemateriaaliin: PTFE (polytetrafluorieteeni) , epoksihartsivaluseos , ja EPDM silikonikumi . Jokainen materiaali valitaan jänniteluokan, käyttö...
View More + -
A voimaväylä on esivalmistettu, täysin suljettu sähkönjakelujärjestelmä, joka kuljettaa virtaa metallikotelon sisällä olevien kiinteiden kupari- tai alumiinijohtimien läpi ja korvaa kaapeli- ja putkinippuja keski- ja korkeavirtaajoissa. Virta-...
View More +
Täysin eristetty putkimainen väyläpalkki Industry knowledge
1. Mikä on EPDM-silikonikumiputkikisko
The EPDM-silikonikumiputkikisko on eristetty sähköä johtava komponentti, jossa metallijohdinsydän yhdistetään EPDM-silikonikumieristeeseen. Se on suunniteltu korkeajännitteisille sähkönjakelujärjestelmille, ja siinä on erinomainen eristys, säänkestävyys ja mekaaninen kestävyys. Ammattilainen EPDM-silikonikumiputkilinjan toimittaja tuottaa teollisuusstandardien mukaisia tuotteita, mm Korkeajännite EPDM-silikonikumiputkikisko keski- ja suurjänniteskenaarioihin (10kV-35kV).
(1) Ydinrakenne ja keskeiset ominaisuudet
The EPDM-silikonikumiputkikisko koostuu kupari- tai alumiinijohdinytimestä (johtavuus ≥60 % IACS) ja 3-8 mm paksusta EPDM-silikonikumieristekerroksesta. Se kestää läpilyöntijännitteen ≥25kV/mm , käyttölämpötila -40 ℃ - 120 ℃, ja se kestää erinomaisesti otsonia, UV-säteilyä ja kemiallista korroosiota.
2. EPDM-silikonikumiputkikiskon pääkäytöt
Erinomaisen eristyksensä ja ympäristöön sopeutumiskykynsä ansiosta EPDM-silikonikumiputkikisko Sitä käytetään laajalti voimajärjestelmissä ja teollisissa sovelluksissa, mukaan lukien pääasiassa:
- Keski- ja suurjännitesähköasemat (10kV-35kV), käytetään kiskoliitäntöihin kytkinlaitteiden, muuntajien ja katkaisijoiden välillä.
- Ulkokäyttöiset sähkönjakelujärjestelmät, jotka mukautuvat ankariin sääolosuhteisiin, kuten sateeseen, lumiseen ja voimakkaaseen auringonpaisteeseen.
- Teollisuuslaitokset (metallurgia, kemianteollisuus, elektroniikka), joissa vaaditaan korroosionkestävyyttä ja eristyksen vakautta.
- Uusiutuvan energian asemat (aurinko, tuuli), jotka yhdistävät sähköntuotantolaitteita jakeluverkkoihin.
Luotettava EPDM-silikonikumiputkilinjan toimittaja tarjoaa räätälöityjä spesifikaatioita erilaisiin asennustiloihin ja jännitevaatimuksiin, mikä takaa turvallisen ja vakaan voimansiirron.
3. Suorituskyvyn vertailu perinteisten eristettyjen kiskokiskojen kanssa
| Väyläpalkin tyyppi | Jakojännite | Säänkestävyys | Käyttöikä |
|---|---|---|---|
| EPDM-silikonikumiputkikisko | ≥25kV/mm | Erinomainen (UV/otsonin kestävä) | 25-35 vuotta |
| PVC-eristetty väyläpalkki | ≤15kV/mm | Huono (UV-altis ikääntymiselle) | 10-15 vuotta |
| Keraaminen eristetty väyläpalkki | ≥30kV/mm | Hyvä (hauras) | 20-25 vuotta |
The Korkeajännite EPDM-silikonikumiputkikisko erottuu tasapainoisesta suorituskyvystään – parempi säänkestävyys kuin PVC ja suurempi joustavuus kuin keramiikka, mikä tekee siitä ihanteellisen ulkokäyttöön ja teollisuuden suurjännitesovelluksiin.
4. Usein kysytyt kysymykset
Q1: Mille jännitealueelle EPDM-silikonikumiputkikisko sopii?
V: Sitä käytetään pääasiassa 10kV-35kV keski- ja suurjännitejärjestelmät, joissa on räätälöityjä vaihtoehtoja korkeampia jännitetasoja varten.
Kysymys 2: Kuinka valita luotettava EPDM-silikonikumiputkiväylän toimittaja?
V: Valitse toimittajat, joilla on eristyksen suorituskyvyn testiraportit, vakaa EPDM-materiaalin laatu ja räätälöidyt tuotantoominaisuudet.
Q3: Voidaanko sitä käyttää rannikko- tai syövyttävissä ympäristöissä?
V: Kyllä, sen EPDM-silikonikumikerroksella on vahva korroosionkestävyys, joka sopii rannikko- ja kemianteollisuuden ympäristöihin.
Kysymys 4: Mikä on tämän kiskon suurin virransiirtokapasiteetti?
V: Vakiomalleissa voi olla jopa 3000A , jossa suurempia kapasiteettivaihtoehtoja on saatavilla ammattitoimittajilta.
