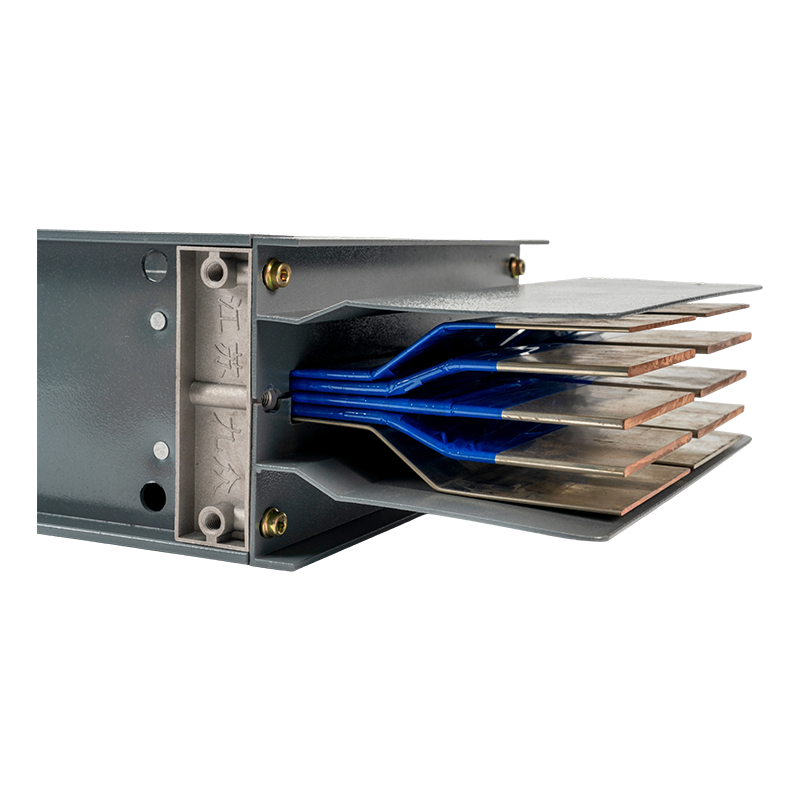

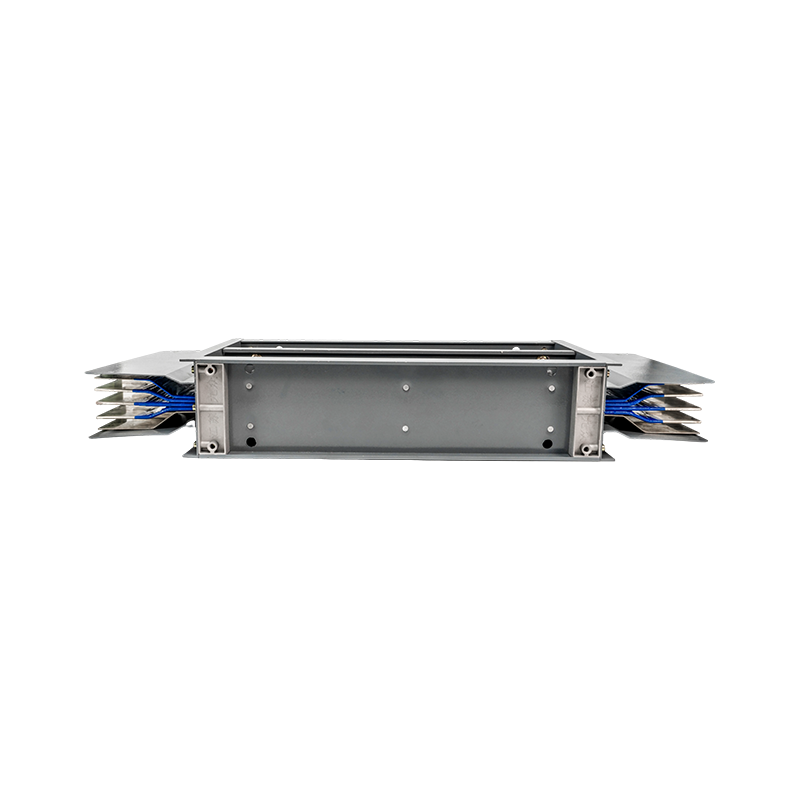

Suuritiheyksinen Compact Busway

Suuritiheyksiset kompaktit väylät kuuluvat pienjännitteisten valuhartsiväylätuotteiden luokkaan. Siinä on tiiviisti järjestetty rakenne, jolle on ominaista kompakti rakenne ja korkea tilankäyttötehokkuus. Tämä väylä sopii 0,4 kV pienjännitteisille sähkönjakelujärjestelmille, käyttää epoksihartsivalutekniikkaa täyden eristyssuojan saavuttamiseksi, sisältää kuparijohtimia ja tarjoaa erinomaisen lämmönpoistokyvyn ja sähköisen luotettavuuden.

Ota yhteyttä +
PREV：No previous product SEURAAVA：Korkea- ja matalajänniteväyläjärjestelmä
  • Tuotetiedot
  • Ominaisuudet
  • Ota yhteyttä

Tekniset edut

Kuuluu pienjännitteiseen valuhartsiväylän tuoteluokkaan, valmistettu epoksihartsivalutekniikalla.

Hyväksyy tiheän kompaktin rakennerakenteen.

Kuuluu pienjänniteväylän tuotetyypin alle.

Hyödyntää valutuotantoprosesseja.




Ominaisuudet

Tuotteen sijoittelu
Kriittisenä liitäntälaitteena pienjännitteisissä sähkönjakelujärjestelmissä intensiivinen väylä on suunniteltu jakamaan sähköenergiaa turvallisesti ja tehokkaasti suurjännitteisistä putkimaisista virtakiskoista loppukäyttölaitteisiin. Se toimii 0,4 kV:n jakelujärjestelmissä kääntölinkkinä, ja sen pienjännitevalutekniikka heijastaa johdonmukaista teknistä lähestymistapaa, joka ulottuu suurjänniteeristyksestä pienjännitteen jakeluun.


Tekniset tiedot
Tuote kattaa nimellisvirta-alueen 400A–5000A ja nimellisjännitteen AC400V/690V. Sen eristysluokka on luokka F ja suojausluokka IP65 asti. Johdin on valmistettu erittäin puhtaasta kuparikiskoista, joissa on tinapinnoitus. Se kestää lyhytaikaista 50 kA:n virtaa 1 sekuntia, sen tehotaajuuden kestojännite on 3500 V/min ja se ylläpitää lämpötilan nousurajan alle 70 K, mikä täyttää täysin pienjännitejakelujärjestelmien tiukat suorituskykyvaatimukset.


Rakennesuunnittelu
Intensiivinen väylä omaksuu monikerroksisen tiheän kuparikiskojen järjestelyn. Integroidulla epoksihartsityhjiövalulla muodostuu täysin eristetty ja tyhjiötön eristysjärjestelmä. Kotelo on valmistettu lujista alumiiniseosprofiileista, joissa on sisäiset paloa hidastavat vaiheesteet, jotka varmistavat turvallisen vaiheiden välisen etäisyyden.  Pistokeliittimet on suunniteltu helpottamaan asennusta ja takaamaan luotettavat sähköliitännät.


Suorituskyvyn edut
Tuote tarjoaa täysin eristettyjä ja erittäin suojattuja sähköisiä ominaisuuksia alhaisella impedanssilla ja minimaalisilla häviöillä. Sen palonkestävyys täyttää UL94V0-standardi, ja se kestää seismisen intensiteetin tasolle 8. Modulaarinen rakenne parantaa asennuksen tehokkuutta yli 60 %, tukee huoltovapaata toimintaa, vähentää kokonaisenergiankulutusta 25 % verrattuna perinteiseen kaapelointiin ja sen käyttöikä on jopa 30 vuotta.

Suositellut tuotteet

Tietoja meistä
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom Suuritiheyksinen Compact Busway Manufacturers and OEM Suuritiheyksinen Compact Busway Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Kokoamme ammattitaitoisen tiimin alan asiantuntijoista, ylemmästä insinööri- ja teknisestä henkilöstöstä sekä kokeneista tuotantoasiantuntijoista, jotka ovat tehneet voimalaiteteknologiaa useiden vuosien ajan.
Päätuotteitamme ovat kupari- ja alumiiniputkikiskot, tuulivoimaputkikiskot, intensiiviset (kompakti) kiskot ja liukuvat kosketusjohtojärjestelmät. Keskitymme 0,4 kV–35 kV täysin eristettyjen suljettujen putkikiskojen ja pienjännitteisten valuhartsiväyläjärjestelmien tuotekehitykseen ja valmistukseen, jotka tarjoavat luotettavat voimansiirtoreitit voimalaitoksille, sähköasemille, tuulipuistoille, rautatieliikenteelle ja teollisuuslaitoksille.
Kunniakirja
  • Liiketoimintalupa
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
Uutiset
Keski- ja matalajänniteväyläpalkki Industry knowledge

1. Johdatus High-Density Compact Busway

Nykyaikaisessa sähköinfrastruktuurissa High-Density Compact Busway edustaa merkittävää kehitystä perinteisistä väyläkanavajärjestelmistä. Toisin kuin aikaisemmat isot, ilmaeristetyt mallit, näissä järjestelmissä käytetään "sandwich"-rakennetta, jossa kupari- tai alumiinitangot puristetaan tiukasti korkean suorituskyvyn eristemateriaalien kanssa. Tämä muotoilu mahdollistaa paljon pienemmän jalanjäljen säilyttäen samalla korkean virransiirtokapasiteetin. Johtajana High-Density Compact Buswayn valmistaja , painopiste on järjestelmien toimittamisessa, jotka tarjoavat erinomaisen tilatehokkuuden ja luotettavuuden, erityisesti tiheissä kaupunkiympäristöissä, joissa lattiatila on ylivoimainen.

2. Edut perinteisiin järjestelmiin verrattuna

(1) Erinomainen tilankäyttö ja joustavuus

Pienen väylän välitön hyöty on sen koko. Perinteiset väyläkanavat vaativat usein suuria sähköakseleita ja laajoja tukirakenteita. Sitä vastoin a kompakti väyläjärjestelmän suunnittelu voi vähentää tilantarvetta jopa 50 % . Tämä saavutetaan tiheällä johtimien pakkauksella, mikä myös parantaa mekaanista lujuutta. Lisäksi näiden järjestelmien modulaarisuus mahdollistaa helpon laajentamisen. Plug-in-yksiköitä voidaan lisätä aikavälein 500-1000 mm koko pituudelta, mikä tarjoaa vertaansa vailla olevan joustavuuden tulevia muutoksia varten ilman monimutkaista uudelleenjohdotusta.

(2) Enhanced Safety and Reliability

Turvallisuus on ensiarvoisen tärkeää kaikissa sähkönjakelujärjestelmissä. Kompakti rakenne minimoi vaiheiden välisten oikosulkujen riskin eliminoimalla perinteisissä järjestelmissä esiintyvät ilmaraot. Käytettävät eristemateriaalit ovat tyypillisesti palonestoaineita ja kestävät yli lämpötiloja 130 °C . Tämä vankka rakenne suojaa johtimia pölyltä, kosteudelta ja mekaanisilta vaurioilta, mikä takaa pidemmän käyttöiän ja pienemmät ylläpitokustannukset verrattuna perinteisiin kaapelointiratkaisuihin.

3. Ihanteelliset sovellukset: Palvelinkeskukset ja muut

Yksi vaativimmista sähkönjakelun sovelluksista on datakeskukset. Nämä tilat vaativat valtavia määriä tehoa toimitettuna ilman seisokkeja. A tiheä väyläkanava datakeskukseen sovellukset on ihanteellinen ratkaisu, koska se tukee suuria virrantiheyksiä – usein yli 5000A yhdellä kertaa – samalla kun palvelintelineet on helppo lisätä. Kompaktin väylän alhainen impedanssi varmistaa minimaalisen jännitehäviön, mikä on kriittistä herkkien IT-laitteiden tehokkuuden ylläpitämiseksi. Lisäksi puhtaan, kaapelittoman ympäristön esteettinen vetovoima on merkittävä etu nykyaikaisissa toimisto- ja liikesaneerauksissa.

4. Kustannustehokkuusanalyysi

Vaikka tiheän väylän alkuperäiset materiaalikustannukset voivat olla hieman korkeammat kuin perinteisten kaapelihyllyjen, pitkän aikavälin säästöt ovat huomattavia. Asennusnopeus on keskeinen tekijä; kompakti väylä voidaan asentaa 30-50 % nopeampi kuin yksittäisten kaapeleiden asentaminen. Tämä vähentää merkittävästi työvoimakustannuksia. Lisäksi rakenteellisten tuki- ja palosuojamateriaalien tarve alentaa entisestään projektin kokonaiskustannuksia. Alla olevassa taulukossa verrataan molempien järjestelmien asennuskertoimia.

tekijä Perinteinen väyläkanava/kaapeli High-Density Compact Busway
Asennusaika Longer (Complex assembly) Lyhyempi (Plug-and-play)
Tilaa tarvitaan Korkea (isot akselit) Matala (Kapea profiili)
Huolto Korkea (paljatut kontaktit) Matala (Sinetöity järjestelmä)
Asennus- ja huoltotekijöiden vertailu

5. Frequently Asked Questions

K1: Pystyykö kompakti väylä käsittelemään samaa virtaa kuin perinteinen väyläkanava?
Kyllä, nykyaikaiset tiheät väylät on suunniteltu käsittelemään virtoja, jotka vaihtelevat 100A - 6300A . Edistyksellinen lämmönhallinta ja materiaalit mahdollistavat sen, että ne vastaavat tai ylittävät perinteisten järjestelmien kapasiteetin paljon pienemmässä paketissa.

Q2: Onko kompaktin väylän muokkaaminen vaikeaa asennuksen jälkeen?
No, this is one of its greatest strengths. Modulaarinen rakenne mahdollistaa haaroituslaatikoiden lisäämisen tai poistamisen lähes missä tahansa linjan kohdassa ilman koko järjestelmän sammuttamista, mikä tekee siitä täydellisen dynaamisiin ympäristöihin.

Q3: Mistä löydän luotettavan suunnitteluratkaisun tälle tekniikalle?
Sinun pitäisi etsiä toimittaja, joka tarjoaa kattavan kompakti väyläjärjestelmän suunnittelu palvelut. Hyvä valmistaja tarjoaa paitsi laitteiston myös teknisen tuen varmistaakseen, että järjestelmä integroituu saumattomasti olemassa olevaan infrastruktuuriisi.
