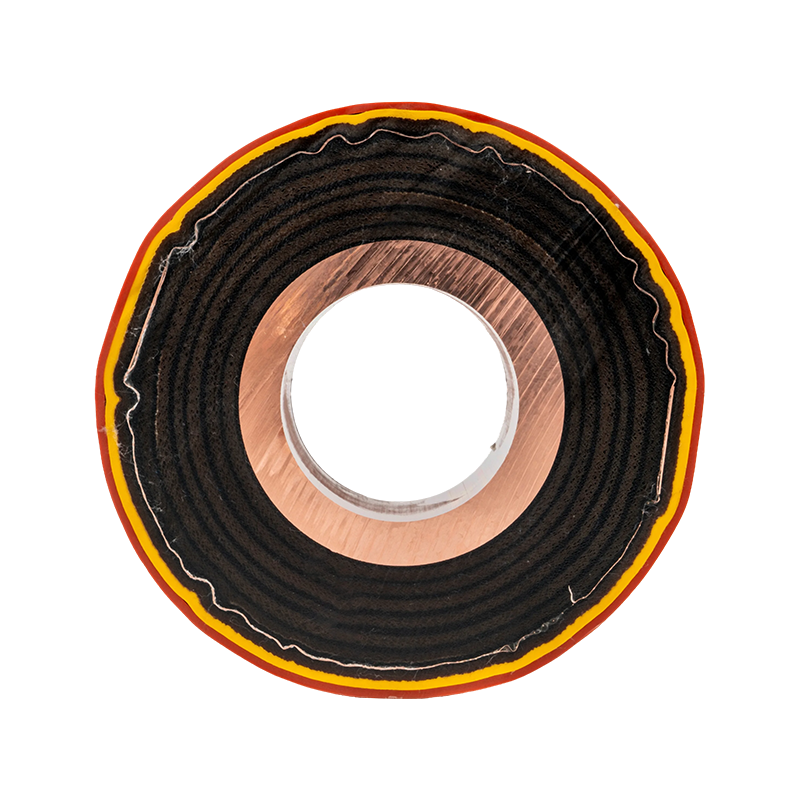

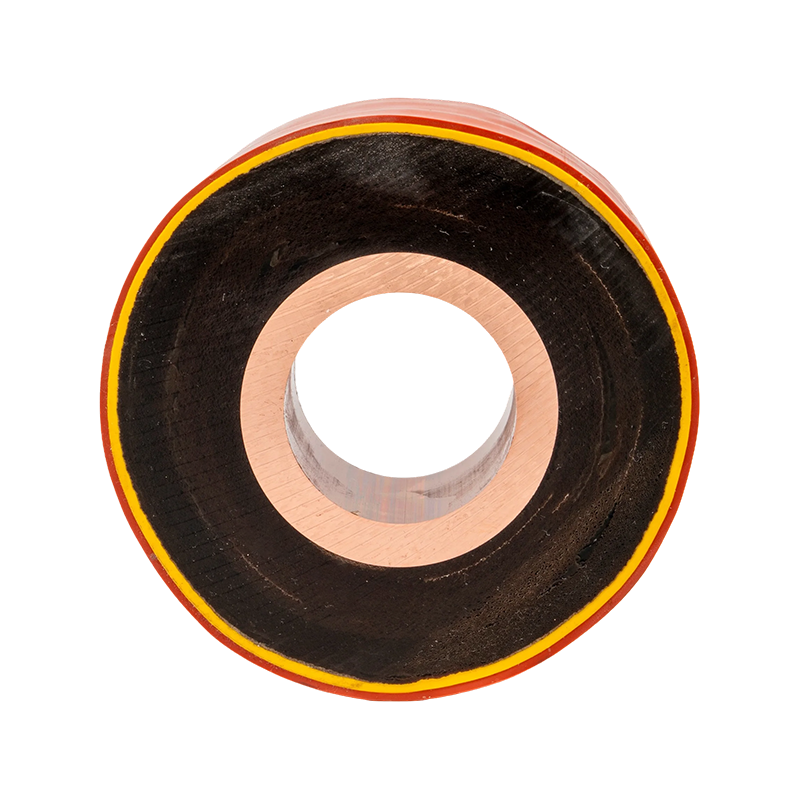

Epoksihartsivalu putkimainen väyläpalkki

WOPENG Epoxy Resin Casting Tubular Bus Bar on voimansiirtotuote, joka on muodostettu kiinteästi käyttämällä täysin automatisoitua kaksikomponenttista alipaineruiskuvalukonetta, joka käyttää paineruiskutus- ja korkean lämpötilan kovetustekniikoita. Sen rakenne on erottamaton, ja siinä on paloa hidastavia ominaisuuksia sekä ikääntymisenkestävyys, ja sen suunniteltu käyttöikä on yli 30 vuotta. Tässä tuotteessa eristysliitokset ja kuparijohtimet valmistetaan kertapuristusprosessilla, jolloin saavutetaan saumaton, liitäntätön sulatus. Väliliitännöissä käytetään upotettua ruostumattomasta teräksestä valmistettua puristinhitsaustekniikkaa, joka varmistaa, että lämpötilan nousu terminaalien liitoksissa pysyy alhaisempana kuin johtimen rungossa. Tuotteessa käytetään TZ7- tai korkealaatuisempia hapettomia kuparijohtimia (kuparipitoisuus ≥ 99,90 %), joiden ripustusväli on enintään 5 metriä. Siinä on täysin suojattu rakenne, jossa metallisuojaus on valmistettu tinatun teräsnauhan ja kuparinauhan yhdistelmästä. Maadoitus toteutetaan hitsaamalla luotettavasti kuparisäikeisiä johtimia metallisuojakerrokseen. Lisäksi tuote on varustettu veden- ja kosteudenpitävillä toimenpiteillä ja standardoidulla tunnistusjärjestelmällä.

Ota yhteyttä +
PREV：PTFE putkimainen väyläpalkki SEURAAVA：EPDM-silikonikumiputkikisko
  • Tuotetiedot
  • Ominaisuudet
  • Ota yhteyttä

Tekniset edut

Integroitu muovausprosessi:  Käyttäen täysin automaattista kaksitoimista tyhjiöpuristusmuovauskonetta integroituun valuun, tuote muodostetaan yhdessä syklissä painevirtausruiskutuksen ja korkean lämpötilan kovetuksen kautta. Johdin, suojakerros, puolijohtava kreppipaperi, ulompi suojakerros, metallisuojakerros ja ulompi suojakerros on integroitu saumattomasti erottamattomaksi monoliittiseksi rakenteeksi.


LongLife Design: Tuotteella on paloa hidastavia ominaisuuksia ja se kestää ikääntymistä, ja sen käyttöikä on jopa 30 vuotta.


Laadukkaat johtavat materiaalit:  TZ7 ​​tai korkeampilaatuinen kupari valitaan johtavaksi materiaaliksi, puhtaan kupariputken kuparipitoisuus on ≥99,90 %.


Luotettava liitäntätekniikka:  Eristeliitokset muodostetaan yhdessä muovausjaksossa ja sulatetaan yhdeksi rungoksi kuparijohtimen kanssa. Väliliitännät käyttävät upotettua ruostumattomasta teräksestä valmistettua puristinhitsausta. Lämpötilan nousu terminaalien liitoksissa on pienempi kuin johtimen rungossa. Eristysliitosten ja laitteiden väliset liitännät saadaan aikaan joustavilla lenkeillä, jotka on kiinnitetty pulteilla.

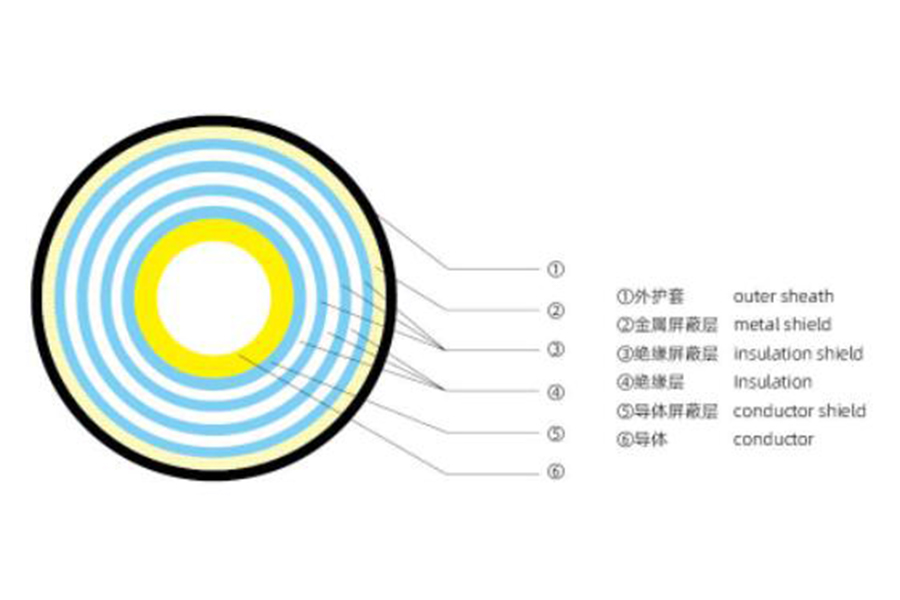

Tuotteen rakennekaavio

Jännitetaso (KV) Eristeen paksuus (mm)
10 10
35 15
66 20
110 30
220 45

Ympäristölliset käyttöolosuhteet
Korkeus: ≤ 4000 metriä
Ympäristön lämpötilan minimi :-45 ℃ ; Korkein ympäristön lämpötila on 60C; Suurin päivittäinen lämpötilaero: 35K
Auringonpaisteen intensiteetti: 100ow/m2 auringonvalosäteilyä
Tuulen maksiminopeus: 40m/s (10min keskimääräinen enimmäistuulen nopeus 10m maanpinnasta)
Ympäristön suhteellinen kosteus (25 °C:ssa): 24 tunnin sisällä mitattu keskimääräinen suhteellinen kosteus on alle 95 %; Keskimääräinen kuukausittainen suhteellinen kosteus on 90 %
Jään paksuus: jään paksuus ei ylitä 20 mm
Seisminen intensiteetti: 8 astetta
Maan vaakasuora kiihtyvyys: 0,20 g
Pystysuuntainen kiihtyvyys: 0,15 g
Taajuus: 20Hz
Kestävyysaika on siniaalto: 3 sykliä
Turvallisuustekijä: suurempi kuin 167
Saastetaso: Saastetaso GB/T5582:n mukaisesti määritellyn V - vakavan saastumisen suunnittelun ryömintäetäisyys on 31 mm/kv, sen jälkeen kun ulkopääte on asennettu kiipeilylaitteella, kokonaisnousuetäisyys on vähintään 680 mm
Väliaikainen ylijännite: ylijänniteaika ei saa ylittää 8h 24handissa ei saa ylittää 125h koko vuoden aikana

Tuotteen rakenne ja vaatimukset
Tyhjiöepoksihartsin kaatoputken virtakisko kaadetaan automaattisella kaksoisnestettä sekoittavalla tyhjiöliimauskoneella, painekaamalla ja korkeassa lämpötilassa kovetuksella, kun se on muodostettu. Johdin, sisäsuojakerros, puolijohtava aaltopahvi, ulompi suojakerros, metallisuojakerros ja ulompi suojakerros kokonaisuudessaan ei voida jakaa, palonestoaine, vanhenemiskestävyys, käyttöikä 30 vuotta.

Tyhjiöepoksihartsivalun putken väyläliitos muodostetaan kerran ja integroidaan kuparijohtimeen. Keskimmäinen lenkki on hitsattu upotetulla ruostumattomasta teräksestä valmistetulla vanteella. Pääteliitoksen lämpötilan nousu on pienempi kuin johtimen rungon lämpötilan nousu. Materiaali vastaa virtakiskon rakenteellista muotoa ja materiaalia.

Johdinmateriaali: T2Y ja sitä korkeampilaatuinen kupari tulee valita, ja puhtaan kupariputken kuparipitoisuus on ≥ 99,90%.

Tyhjiöepoksihartsin kaatamisen ripustetun putkikiskokiskon enimmäisjänneväli on enintään sM.

Putkiväylässä tulee olla metallisuojakerros, ja metallisuojus on valmistettu kuparipunotusta nauhasta ja kuparinauhasta.

Maadoitusjohto on hitsattu luotettavasti kuparipunotulla teipillä ja metallisuojakerroksella. Maadoituspisteet on liitettävä tukevasti paikan päällä olevaan maadoitusjärjestelmään. Maadoituskohdat on vahvistettava vesitiiviillä ja kosteudenpitävillä toimenpiteillä. Maadoituspisteet on merkittävä ja numeroitava

Maadoitussuojan eristävän ulkokannen tulee pystyä luotettavasti estämään kosteuden ja kosteuden tunkeutuminen sisään. Kutisteeristeholkkeja voidaan käyttää ja vaihevärejä (keltainen, vihreä, punainen) käytetään ilmeisissä paikoissa.

Ruosteenestokäsittelyä tulee käyttää metallihitsauksessa työmaalla. Kaikki käytetyt pultit ja ruuvit on valmistettu kuumasinkitystä materiaalista.

Tyhjiöepoksihartsilla kaadetun putkiväylän pääteliitoksen ja laitteiston välinen yhteys on tehty pehmeästä liitoksesta ja pulttikiinnitysliitoksesta.

Vaatimukset johtimen pään läppäpinnalle: kupariputken pään tulee olla pyöristetty ja kupariputken pään liitospinta on pinnoitettu hopealla tai tinalla alhaisen kosketusvastuksen ja korroosionestotoiminnon varmistamiseksi.


Tyypillisiä sovellusratkaisuja eristetyille putkikiskoille

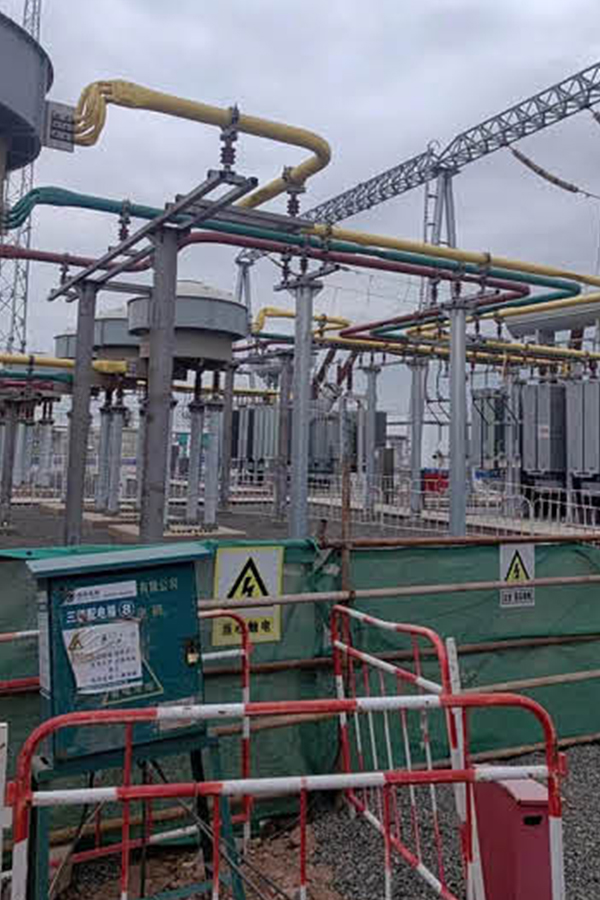

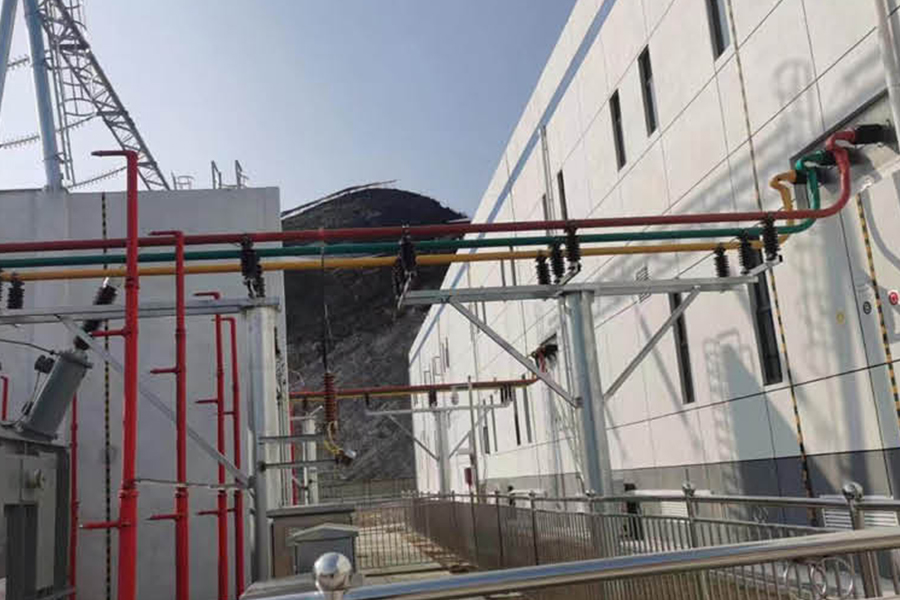

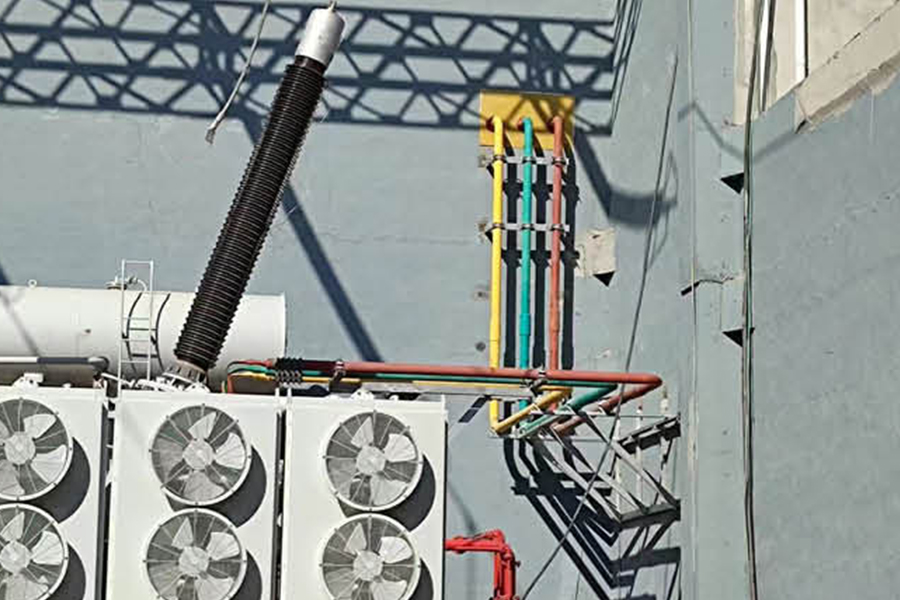

Tapa 1: Liitä päämuuntaja valvomoon
Tämä on yleisin tapa käyttää putkimaista virtakiskoa. Virtakisko on kytketty suoraan päämuuntajan pienjänniteliittimistä
kytkinkaapin liittimet valvomossa. Tärkeimmät edut: Soveltuu suurille virroille. Johdotus on selkeä ja kaunis, ja se voi olla täysin eristetty tai puolieristetty.

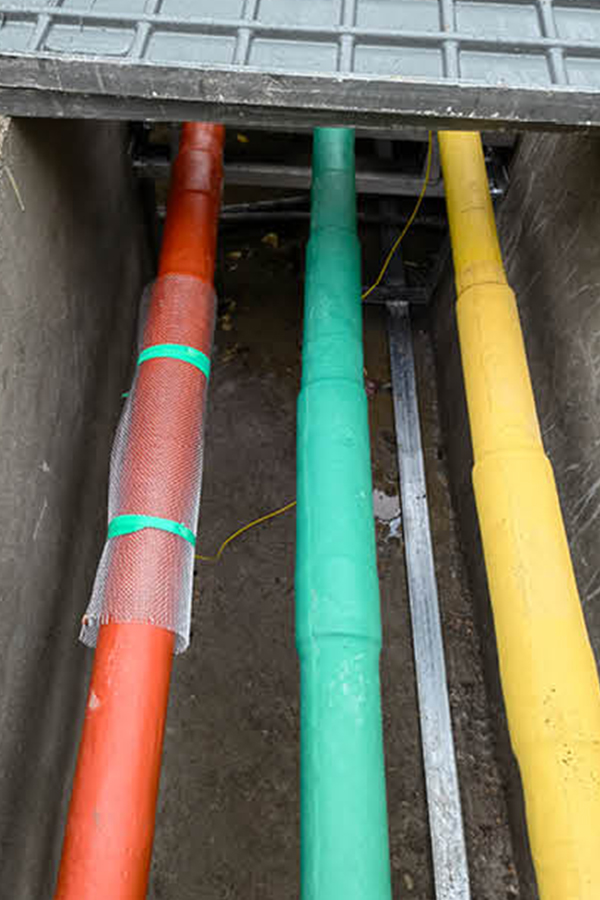

Tapa 2: Virtakisko reititetään kaapelikaivan tai kaapelivälin läpi
Alla oleva kuva on toinen yleinen tapa käyttää putkimaisia virtakiskoja. Virtakiskot voidaan liittää kytkentäkaappiin maanalaisten kaapelikaivojen kautta
tai kaapelivälissä, ja sitä voidaan käyttää myös kytkentäkaappien välisiin liitäntöihin. Tämä virtakisko on täysin eristetty ja sopii erityisen hyvin tilanteisiin
missä johdotus on vaikeaa.

Tapa 3: Putkimaiset virtakiskot reititetään kaapelikaivojen tai kaapelivälien läpi
Tämä menetelmä on kytkentäkaapin ylin kaapeliliitäntätapa. Se voidaan liittää myös kaapelivälin ja alakaapeliliitännän kautta
menetelmällä. Käyttäjät voivat valita todellisen tilanteen mukaan. Virtakiskotyyppi on täysin eristetty.

Menetelmä 4: Putkimainen väylä CNC-valvontajärjestelmä
Yrityksemme kehittää sitä itse ja toteuttaa putkiväylän useiden teknisten tietojen miehittämättömän älykkään valvonnan.

Eristetty putkikisko

Käyttöympäristöolosuhteet

Korkeus: ≤4000 m

Lämpötilaolosuhteet:  Ympäröivän ilman vähimmäislämpötila: 45 °C；Ympäröivän ilman enimmäislämpötila: 60 °C；Päivittäisen lämpötilan enimmäisvaihtelu: 35 K

Auringon säteilyn intensiteetti: 1000 W/m²

Tuulen nopeus Olosuhteet: Tuulen maksiminopeus: 40 m/s

Kosteusolosuhteet:  Päivittäinen keskimääräinen suhteellinen kosteus: ≤95 %  ；Kuukauden keskimääräinen suhteellinen kosteus: ≤90 %

Jääpeiteolosuhteet: Jään paksuus enintään 20 mm

Seismiset olosuhteet:  Seisminen intensiteetti: 8 astetta； Maan vaakasuora kiihtyvyys: 0,20 g； Maanpinnan pystykiihtyvyys: 0,15 g； Taajuus: 20 Hz； Siniaallon kesto: 3 jaksoa

Turvallisuustekijä: Yli 1,67

Suositellut tuotteet

Tietoja meistä
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom Epoksihartsivalu putkimainen väyläpalkki Manufacturers and OEM Epoksihartsivalu putkimainen väyläpalkki Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Kokoamme ammattitaitoisen tiimin alan asiantuntijoista, ylemmästä insinööri- ja teknisestä henkilöstöstä sekä kokeneista tuotantoasiantuntijoista, jotka ovat tehneet voimalaiteteknologiaa useiden vuosien ajan.
Päätuotteitamme ovat kupari- ja alumiiniputkikiskot, tuulivoimaputkikiskot, intensiiviset (kompakti) kiskot ja liukuvat kosketusjohtojärjestelmät. Keskitymme 0,4 kV–35 kV täysin eristettyjen suljettujen putkikiskojen ja pienjännitteisten valuhartsiväyläjärjestelmien tuotekehitykseen ja valmistukseen, jotka tarjoavat luotettavat voimansiirtoreitit voimalaitoksille, sähköasemille, tuulipuistoille, rautatieliikenteelle ja teollisuuslaitoksille.
Kunniakirja
  • Liiketoimintalupa
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
Uutiset
Täysin eristetty putkimainen väyläpalkki Industry knowledge

1. Mikä on epoksihartsivalu putkimainen väyläpalkki

The Epoksihartsivalu putkimainen väyläpalkki on erittäin suorituskykyinen eristetty johtava komponentti, joka on valmistettu valamalla epoksihartsia metallijohtimen (kuparin tai alumiinin) ympärille tarkkuusmuovausprosessin avulla. Se yhdistää erinomaisen sähköeristyksen, mekaanisen lujuuden ja saastumisenestokyvyn, ja se toimii keskeisenä osana keski- ja korkeajännitteisissä sähkönjakelujärjestelmissä. Ammattilainen Epoksihartsivaluputkien väyläpalkkien toimittaja valmistaa tuotteita, jotka täyttävät tiukat teollisuusstandardit ja varmistavat vakaan toiminnan monimutkaisissa voimaympäristöissä.

(1) Ydinrakenne ja avainsuorituskyky

The Epoksihartsivalu putkimainen väyläpalkki koostuu johdinytimestä (johtavuus ≥63 % IACS) ja epoksihartsieristekerroksesta (paksuus 5-10 mm). Sen läpilyöntijännite on ≥30kV/mm , eristysvastus yli 1,0 × 10¹³Ω ja kestää käyttölämpötiloja -30 ℃ - 130 ℃. Sen epoksihartsikerros on syttymätön (täyttää UL94 V-0 standardin) ja kestää vahvasti kosteutta ja kemiallista korroosiota.

2. Missä käytetään epoksihartsivaluputkimaista väyläpalkkia

Erinomaisen eristyksensä ja vakauden ansiosta Epoksihartsivalu putkimainen väyläpalkki Sitä käytetään laajalti skenaarioissa, jotka vaativat korkeaa turvallisuutta ja luotettavuutta, mukaan lukien pääasiassa:

  • Keski- ja suurjännitesähköasemat (10kV-35kV), käytetään virtakiskoliitäntöihin muuntajien, katkaisijoiden ja kytkinlaitteiden välillä.
  • Sähkönjakelukaapit ja ohjauspaneelit sisätiloihin, erityisesti korkean kosteuden tai pölyisissä teollisuusympäristöissä.
  • Sähköjärjestelmät korkeissa rakennuksissa, sairaaloissa ja datakeskuksissa, joissa paloturvallisuus ja eristyksen vakaus ovat kriittisiä.
  • Uusiutuvan energian asemat (aurinko, tuuli) ja teollisuuslaitokset (petrokemian, metallurgia), jotka mukautuvat ankariin työolosuhteisiin.

Luotettava Epoksihartsivaluputkien väyläpalkkien toimittaja tarjoaa räätälöityjä määrityksiä, mukaan lukien eri johdinkoot ja eristyspaksuudet, jotka sopivat erilaisiin asennusskenaarioihin ja jännitevaatimuksiin.

3. Suorituskyvyn vertailu muihin eristettyihin kiskoihin

Epoksihartsista valuvan putkimaisen virtakiskon ja muiden eristettyjen virtakiskojen suorituskyvyn vertailu
Väyläpalkin tyyppi Jakojännite Palonkestävyys Kosteudenkestävyys
Epoksihartsivalu putkimainen väyläpalkki ≥30kV/mm UL94 V-0 (syttymätön) Erinomainen
Silikonikumieristetty väyläpalkki ≥25kV/mm UL94 V-1 Hyvä
PVC-eristetty väyläpalkki ≤15kV/mm UL94 V-2 Köyhä

The Epoksihartsivalu putkimainen väyläpalkki on selviä etuja läpilyöntijännitteessä ja palonkestävyydessä, joten se on ensisijainen valinta korkean turvatason sähkönjakelutilanteissa. Ammattilainen Epoksihartsivaluputkien väyläpalkkien toimittaja varmistaa tuotteiden tasaisen laadun, joka täyttää avainvoimaprojektien tiukat vaatimukset.

4. Usein kysytyt kysymykset

Q1: Mikä on epoksihartsivaluputkimaisen väylätangon käyttöikä?

V: Normaaleissa työoloissa se voi toimia 30-40 vuotta , jonka suorituskyky on vakaa eikä ilmeistä ikääntymistä.

Q2: Kuinka valita luotettava epoksihartsivaluputkimainen väyläpalkkitoimittaja?

V: Priorisoi toimittajat tuotetyyppitestiraporteilla, kehittyneillä valulaitteilla ja runsaalla kokemuksella sähköjärjestelmäsovelluksista.

Q3: Voidaanko sitä käyttää ulkotiloissa?

V: Se soveltuu pääasiassa sisäkäyttöön; UV-suojattuja ulkomalleja on saatavana ammattitoimittajilta.

Kysymys 4: Mikä on tämän kiskon suurin virransiirtokapasiteetti?

V: Vakiomalleissa voi olla jopa 3500A , jossa on mukautettuja vaihtoehtoja suurempia nykyisiä vaatimuksia varten.
