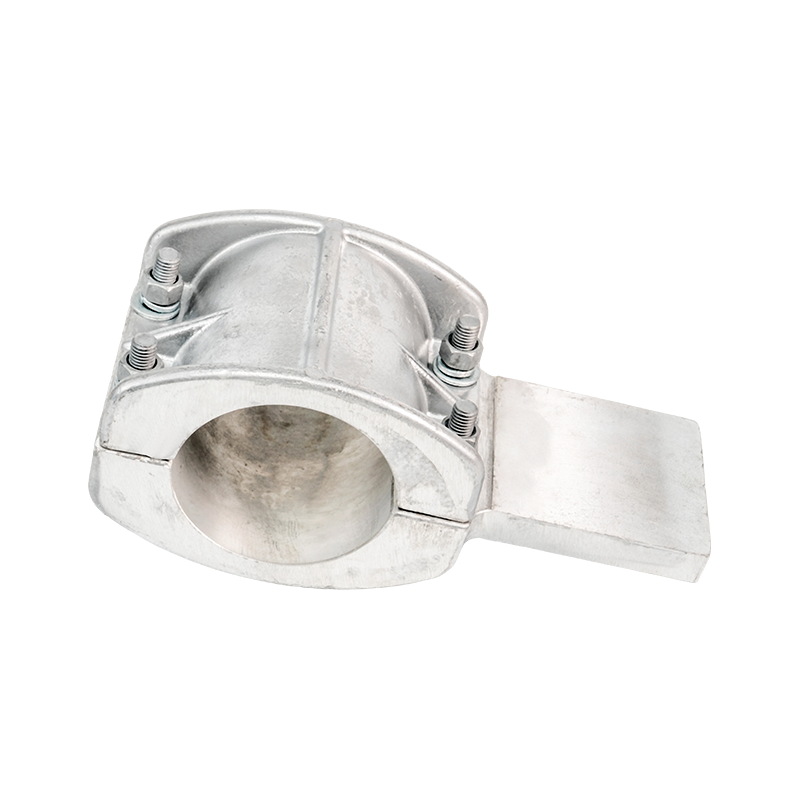

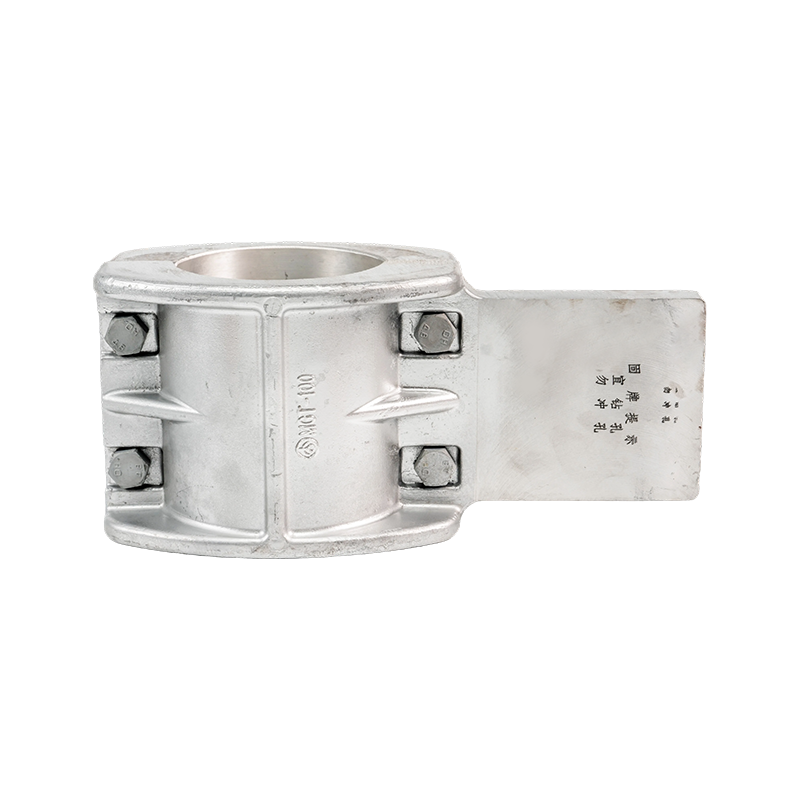

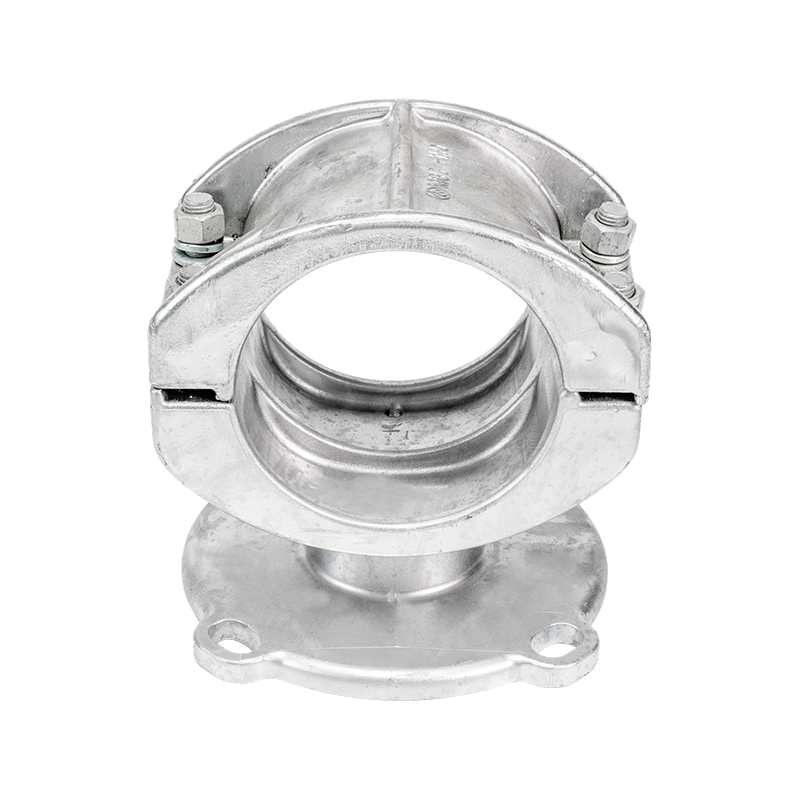

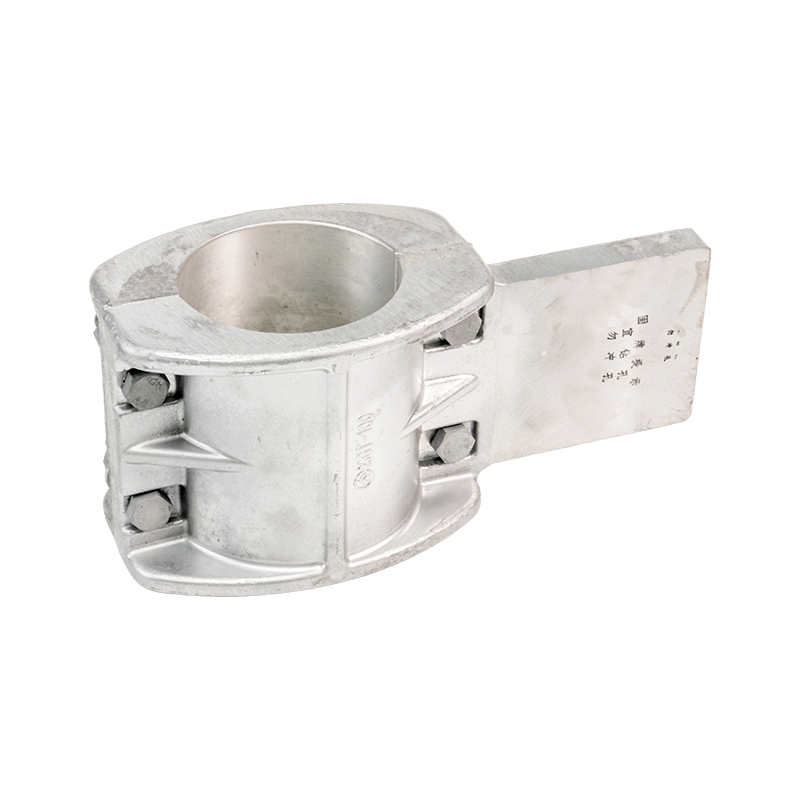

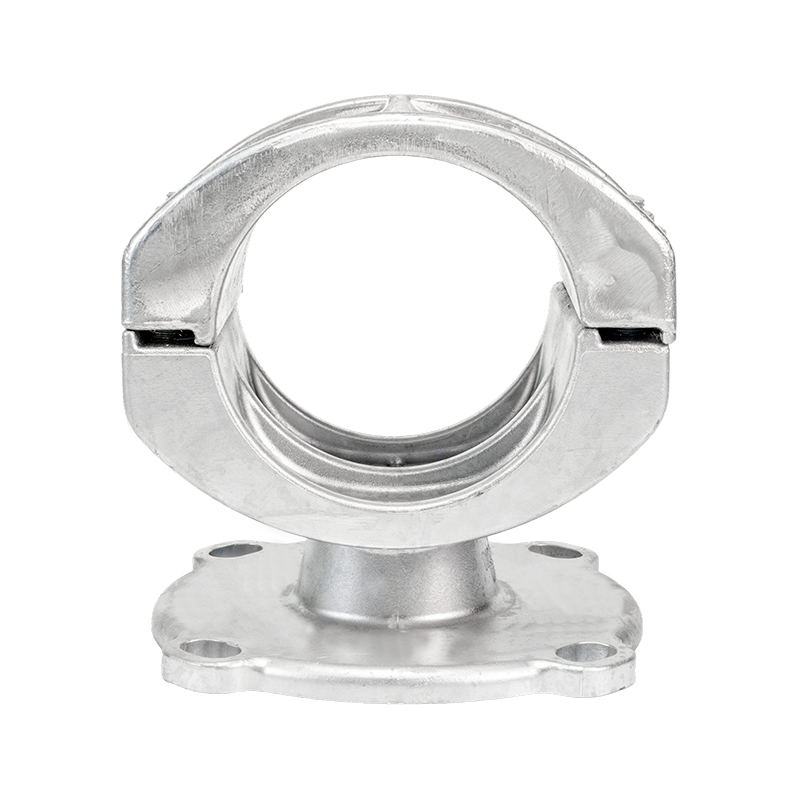

Väylätuet (kiinteä tukityyppi)

WOPENG tarjoaa valikoiman laitteistotuotteita, jotka sisältävät pääasiassa: MGG-tyypin kiinteät laitteistot, joita käytetään putkimaisten virtakiskojen kiinnittämiseen, jotka ovat yhteensopivat Φ50–180 mm:n ulkohalkaisijoiden kanssa, valmistettu kuumasinkitystä teräksestä; Tyyppi MGF-päätytulpat, joita käytetään putkimaisten virtakiskojen päiden tiivistämiseen, mukaan lukien vakio-, vaimennus- ja päätepallotyypit, jotka ovat yhteensopivat sisä-/ulkohalkaisijoiden kanssa Φ50/45mm – Φ250/230mm, ja vaimennustyypit, jotka on varustettu LGJ-sarjan vaimennuslangoilla seismisen kestävyyden parantamiseksi; Terässäikeiden kiristyspuristimet, mukaan lukien kiinteät taotut ja yleismallityypit, joita käytetään terässäikeiden kireyden kiinnittämiseen ja jotka ovat yhteensopivat halkaisijaltaan Φ7,8–Φ16,0 mm ja tartuntavoiman välillä 45 kN–187 kN; ja tukevat terässydämiset alumiinisäikeet, jotka ovat GB117983-standardin mukaisia ​​ja joiden nimellispoikkileikkaukset kattavat 10/2 mm² – 240/30 mm².

Ota yhteyttä +
PREV：Pylväseristin SEURAAVA：Vahvistava teräs alumiininauha
  • Tuotetiedot
  • Ominaisuudet
  • Ota yhteyttä

Tekniset edut

Tyyppi MGG Kiinteä laitteisto: Yhteensopiva putkimaisten virtakiskojen ulkohalkaisijoiden kanssa, jotka vaihtelevat välillä Φ50 mm - Φ180 mm.  Saatavana sekä vakio- että vahvistettuina malleina. Valmistettu kuumasinkitystä teräskomponenteista, selkeästi määritellyillä mitta- ja painotiedoilla.

Tyyppi MGF Päätykappaleet: Yhteensopiva putkimaisten virtakiskokiskojen sisä-/ulkohalkaisijan välillä Φ50/45 mm – Φ250/230 mm. Saatavana vakio-, vaimennus- ja päätepallotyypeinä. Vaimennustyyppi varustettu LGJ-240-LGJ-630 vaimennuslangoilla seismisen ja tärinänkestävyyden parantamiseksi.

Teräslankojen kiristyspuristimet: Sisältää integroidun taotun tyypin ja yleismallin. Yhteensopiva teräsnauhan halkaisijan välillä Φ7,8 mm - Φ16,0 mm, tartuntavoiman ollessa 45 kN - 187 kN.  Valmistettu kuumasinkityistä teräskomponenteista, standardoidut mitat ja pitolujuusparametrit.

Teräsytimillä varustettujen alumiinisäikeiden (ACSR) tuki: Rakenne on GB1179-83-standardin mukainen. Nimellispoikkileikkaukset kattavat 10/2 mm² - 240/30 mm². Anna standardoidut parametrit, kuten laskettu poikkileikkaus, ulkohalkaisija, tasavirtavastus, laskettu vetolujuus ja laskettu paino.




Ominaisuudet

Materiaali ja prosessi: Laitteet on valmistettu kuumasinkitystä teräksestä, ja sinkkipinnoitteen paksuus täyttää tiukasti standardin ≥85 μm. Taonta- ja lämpökäsittelyprosessien avulla materiaali saavuttaa erinomaiset mekaaniset ominaisuudet ja säilyttää hyvän sitkeyden jopa matalissa -40 ℃ lämpötiloissa. Pintahiekkapuhallus ja passivointikäsittelyt parantavat entisestään korroosionkestävyyttä ja täyttävät pitkäaikaisen käytön vaatimukset C4-tason syövyttävissä ympäristöissä.

Mekaaninen suorituskyky: Laitteen pitolujuus vaihtelee välillä 45-187 kN, suunniteltu turvallisuuskertoimella 2,5. Elementtianalyysi optimoi rakenteellisen jännityksen jakautumisen, ja väsymiskestotestaus täyttää 10^7 tärinäsyklin vaatimuksen. Resonanssitaajuuksia ohjataan järjestelmän toiminta-alueen ulkopuolella, mikä varmistaa voimavarat kestämään äkillisiä iskukuormituksia.

Sähköinen suorituskyky: Laitteiston suunnittelussa otetaan täysin huomioon sähkötermiset kytkentävaikutukset ja optimoidaan rakenne pyörrevirtahäviöiden vähentämiseksi. Sähkömagneettisen voiman laskelmat oikosulkuolosuhteissa noudattavat järjestelmän vakausvaatimuksia kosketusresistanssiarvojen ollessa alle 50 μΩ. Koronaa estävä rakenne varmistaa, että korkeajänniteympäristöissä ei esiinny osittaispurkausilmiöitä.

Ympäristöön sopeutuvuus: Laitteisto läpäisee 3 000 tuntia suolasuihkutestausta ja 2 000 tuntia ultraviolettivanhenemistestiä, mikä säilyttää vakaan suorituskyvyn lämpötilan vaihtelun aikana -40 ℃ - 60 ℃. Kosteissa ja kuumissa olosuhteissa eristysvastus pysyy yli 10^4 MΩ. Tehostettuja korroosionestopinnoitusratkaisuja on saatavilla erityisalueille.

Suositellut tuotteet

Tietoja meistä
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom Electrical Systems Bus Bar Supports Manufacturer and OEM Electrical Systems Bus Bar Supports Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Kokoamme ammattitaitoisen tiimin alan asiantuntijoista, ylemmästä insinööri- ja teknisestä henkilöstöstä sekä kokeneista tuotantoasiantuntijoista, jotka ovat tehneet voimalaiteteknologiaa useiden vuosien ajan.
Päätuotteitamme ovat kupari- ja alumiiniputkikiskot, tuulivoimaputkikiskot, intensiiviset (kompakti) kiskot ja liukuvat kosketusjohtojärjestelmät. Keskitymme 0,4 kV–35 kV täysin eristettyjen suljettujen putkikiskojen ja pienjännitteisten valuhartsiväyläjärjestelmien tuotekehitykseen ja valmistukseen, jotka tarjoavat luotettavat voimansiirtoreitit voimalaitoksille, sähköasemille, tuulipuistoille, rautatieliikenteelle ja teollisuuslaitoksille.
Kunniakirja
  • Liiketoimintalupa
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
  • Hyödyllisyysmallin patenttitodistus
Uutiset
Alumiiniseoksesta valmistettu putkimainen kiskopalkki Industry knowledge

1. Mihin virtakiskotukia käytetään virranjakelujärjestelmissä

Väyläpalkkien tuet ovat eristäviä rakenneosia, jotka on suunniteltu pitämään, sijoittamaan ja vakauttamaan kiskoja kojeistoissa, jakelukaapeissa ja sähkönjakelujärjestelmissä. Kriittisinä sähkölisävarusteina ne säilyttävät turvalliset etäisyydet, estävät oikosulkuja ja kestävät sähködynaamisia voimia oikosulkutapahtumien aikana. Ammattilainen Väyläkisko Tuet valmistaja tuottaa korkean suorituskyvyn Väylätuet (kiinteä tukityyppi) ja Vahvistetut virtakiskotukijärjestelmät täyttääkseen teollisuuden turvallisuusstandardit.

(1) Ydintoiminnot

Kiskon tuet tarjoavat sähköeristyksen, mekaanisen kiinnityksen ja tärinänkestävyyden. Ne kestävät oikosulkuvoimia jopa 3000N ja maintain insulation resistance above 1,0 × 10¹²Ω , joka varmistaa vakaan toiminnan keski- ja pienjännitejakelujärjestelmissä aina 35kV .

2. Kiskon tukien pääsovellukset

  • Pien- ja keskijännitekojeistot ja jakelukotelot
  • Teollisuuden sähkönjakelukaapit ja ohjauspaneelit
  • Muuntajaasemat ja voimansiirtolaitteet
  • Uusiutuvan energian verkon kytkentäkaapit

Luotettava Sähköjärjestelmien virtakiskotukitoimittaja tarjoaa vahvistetut virtakiskotukijärjestelmät, jotka sopivat suurivirraisiin ja erittäin vakaisiin skenaarioihin, mikä takaa pitkän käyttöiän jatkuvassa kuormituksessa.

3. Materiaalien ja suorituskyvyn vertailu

Yleisten väyläpalkkien tukimateriaalien suorituskyvyn vertailu
Materiaali Eristyksen suorituskyky Mekaaninen lujuus Lämpötilankestävyys
DMC Erinomainen Korkea -40 ℃ ~ 180 ℃
SMC Erinomainen Erittäin korkea -50 ℃ ~ 200 ℃

Useimmat Väylätuet (kiinteä tukityyppi) Ota käyttöön DMC/SMC-komposiittimateriaaleja, jotka tarjoavat korkean lujuuden, palonestokyvyn ja korroosionkestävyyden. Vahvistetut virtakiskotukijärjestelmät parantaa entisestään raskaiden virtakiskojen vakautta.

4. Usein kysytyt kysymykset

Q1: Mille jännitetasolle kiskotuet sopivat?

V: Vakiotuotteiden tuki 0,4kV - 35kV pien- ja keskijännitteiset sähkönjakelujärjestelmät.

Q2: Miksi valita vahvistetut virtakiskotukijärjestelmät?

V: Ne tarjoavat suuremman mekaanisen lujuuden kestämään voimakkaita oikosulkuiskuja ja varmistavat virtakiskojen kohdistuksen.

Q3: Kuinka valita ammattimainen väyläpalkkitukien valmistaja?

V: Valitse toimittajat, joilla on täydelliset testausraportit, vakaa materiaalien suorituskyky ja mukautetut palveluominaisuudet.

Q4: Ovatko virtakiskotuet palonestoaineita?

V: Kyllä, he tapaavat yleensä UL94 V-0 palonsuojastandardit turvallisille sähkösovelluksille.
