Mikä on PTFE-putkikisko?

PTFE-putkikisko on korkeajännitteinen voimansiirtolaite, joka käyttää metalliputkea (tyypillisesti kuparia tai alumiinia) johtimena, PTFE-orientoitua kalvoa ensisijaisena eristysaineena ja tarkkuusmekaanista käämitysprosessia monikerroksisen suojarakenteen rakentamiseksi. Sen ydinominaisuuksia ovat: PTFE-kalvot, jotka on päällystetty silikoniöljyllä kerrosten välissä muodostamaan tiheän, tyhjät jatkuvan eristeen; kokoonpano vähintään 5 kapasitiivista suojakerrosta (mukaan lukien nollapotentiaaliset, lajitellut ja maadoitetut suojauskerrokset); ja silikonikumiset ryömintälaajennuskomponentit optimoidun sähkökentän jakautumisen ja parannetun ryömintäsuorituskyvyn saavuttamiseksi.

Tämän tyyppinen virtakisko toimii lämpötila-alueella -60 ℃ - 250 ℃ , saavuttaa suojausluokituksen IP68 , ja tarjoaa erinomaisen korroosionkestävyyden ja korkean/matalan lämpötilan sietokyvyn, joten se on suunniteltu äärimmäisiin käyttöympäristöihin.

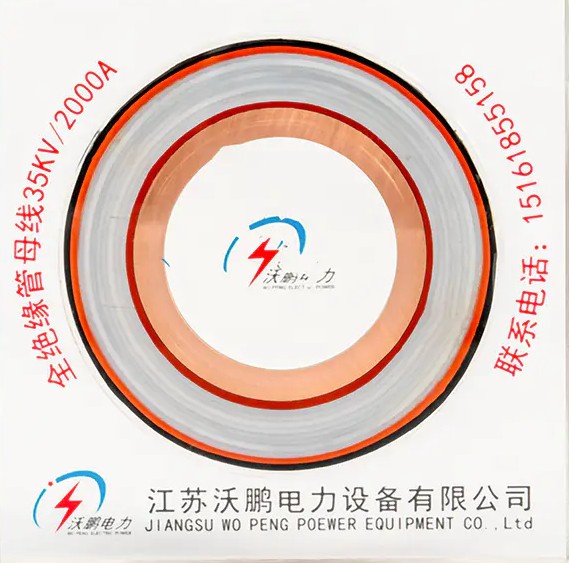

Rakenneanalyysi: Viisikerroksisen suojausjärjestelmän tarkkuussuunnittelu

PTFE-putkimaisen virtakiskon eristysrakenne omaksuu kerrostetun suojauskonseptin sisältä ulospäin, ja jokainen kerros täyttää tietyt sähköiset ja mekaaniset toiminnot:

Johdinkerros ja lämmönpoistorakenne

Johtimessa käytetään tyypillisesti erittäin puhdasta T2Y-kupariputkea, jonka kuparipitoisuus on ≥ 99,90 %. Verrattuna saman poikkileikkauksen omaaviin suorakaiteen muotoisiin johtimiin putkimainen rakenne lisää pinta-alaa 40 % ja parantaa virrantiheyden jakautumisen tasaisuutta 60 % . Teknisissä testeissä Φ200 × 10 mm:n kupariputkikisko, jossa oli 4000 A, osoitti lämpötilan nousua 15℃ alhaisempi kuin perinteiset kaapelit. Ontto rakenne pitää ihovaikutuskertoimen Kf≤1, mikä vähentää vaihtovirtavastusta 35 % verrattuna suorakaiteen muotoisiin johtimiin; Φ300 × 15 mm:n erittely voi kuljettaa jatkuvasti 12000A .

Ensisijainen eristekerros: PTFE-suuntautunut kalvo

Ensisijainen eristekerros käyttää PTFE-orientoitua kalvokalvoa, joka on kyllästetty silikoniöljyllä. PTFE-molekyyliketjussa on kierteinen järjestely, jonka hiili-fluorisidosenergia on 485 kJ/mol, mikä antaa materiaalille erittäin korkean kemiallisen stabiilisuuden. Tämä eristekerros pysyy vakaana lämpötila-alueella -250 ℃ - 340 ℃ ; 10 vuoden käytön jälkeen ympäristöissä, joissa päivittäinen lämpötilavaihtelu on 80 ℃, dielektrinen häviö kasvaa vain 0,003 % .

Monikerroksinen kapasitiivinen suojausjärjestelmä

Suojauskerroksen rakenne sisältää tyypillisesti:

• Nollapotentiaalinen suojakerros : Tarttuu tiukasti johtimen pintaan tasaamaan sähkökentän johtimen pinnalla
• Lajiteltu suojakerros : 0,2 mm:n punottu kupariverkkohihna muodostaa Faradayn häkkiefektin, mikä vähentää virtakiskon pinnan sähkökentän voimakkuutta arvosta 2,3 kV/mm 0,7kV/mm ja eliminoi koronapurkausriskit kokonaan
• Maadoitettu suojakerros : Tarjoaa lopullisen turvamaadoitussuojan

Silikonikumisen ryöminän laajennusosien konfiguraatio optimoi edelleen sähkökentän loppujakaumaa, mikä estää pintapurkauksen.

Suojaava ulkokerros

Ulkokerroksessa käytetään polyolefiinipolymeerivaippaa tai silikonikumimateriaaleja IP68 suojausluokka, joka estää täysin pölyn pääsyn sisään ja mahdollistaa pitkäaikaisen käytön upotettuna. Suolasumutesteissä 10 vuoden korroosionopeus on ≤ 0,01mm/vuosi .

Materiaalin ominaisuudet: PTFE:n soveltuvuus äärimmäisiin ympäristöihin

Virtakiskojen ensisijaisena eristemateriaalina PTFE:n suorituskykyedut johtuvat sen ainutlaatuisesta molekyylirakenteesta:

Huomaa, että PTFE aloittaa merkittävän lämpöhajoamisen lämpötilassa 380 ℃, joten teknisten sovellusten tulisi säilyttää 10-15 % lämpötilan turvamarginaali pitäen käyttölämpötilat alle 240 ℃. Jo 0,1 % epäpuhtauksia voi alentaa lämpövääristymän lämpötilaa 12 ℃, mikä tekee materiaalin puhtauden valvonnasta kriittistä.

Suorituskyvyn edut: Miksi valita putkimainen rakenne

Vallankumouksellinen virransiirtokapasiteetin parantaminen

Ontto putkimainen rakenne muuttaa perusteellisesti virran jakautumismalleja. State Grid UHV -projektin testitulokset osoittavat, että putkimaiset virtakiskoratkaisut parantavat virransiirtokykyä 200 % verrattuna perinteisiin suorakaiteen muotoisiin virtakiskoihin. Periaatteena on skin-ilmiön tehokas vaimentaminen putkimaisissa johtimissa, mikä johtaa tasaisempaan virran jakautumiseen ja merkittävästi pienentyneeseen vaihtovirtaresistanssiin.

Rakenteelliset edut mekaanisessa lujuudessa

Putkimaisen poikkileikkauksen leikkausmoduuli saavuttaa 4 kertaa suorakaiteen muotoiset virtakiskot. Yksivälisissä 13 metrin tukirakenteissa se kestää 50kA oikosulkuvirta ilman muodonmuutoksia, mikä vähentää kannakkeen käyttöä 60 % perinteisiin ratkaisuihin verrattuna. Tämä ominaisuus antaa sille korvaamattomia etuja suurijänteisissä tehtaissa, sähköasemissa ja tunneliprojekteissa.

Ympäristön mukautuvuuden kattava kehitys

Ulkoinen suojajärjestelmä läpäisee C5-tason korroosionestosertifioinnin. Anti-UV kolmivärivaipat osoittavat värieromuutoksia ΔE≤3 (CIE Lab* standardi) voimakkaassa auringonvalossa. Suojaava ulkokerros kestää 30 metrin syvyyspaineen ja meriveden eroosion, ja sen suunniteltu käyttöikä ylittää 30 vuotta .

Sovellusskenaariot: kattavuus maasta syvään mereen

Uusi energiantuotanto

Offshore-tuulipuistosovelluksissa PTFE putkimaiset virtakiskot korvaa perinteiset GIS-laitteet, mikä vähentää sähköaseman jalanjälkeä 40 % . Sen tärinänvaimennusrakenne kestää luokan 12 taifuunit tärinän kiihtyvyystoleranssilla 5g . Aurinkosähkövoimaloissa PTFE-eristyskerrokset kestävät 80 ℃:n päivittäisiä lämpötilavaihteluita, mikä varmistaa luotettavan tasajännitteen siirron.

Kemialliset ja syövyttävät ympäristöt

PTFE kestää lähes kaikkia tunnettuja happoja, emäksiä, orgaanisia liuottimia ja hapettimia. Kemikaalien tuotantoympäristöissä virtakiskopintoihin ei keräänny helposti epäpuhtauksia, eikä eristyskyky heikkene kemiallisen korroosion vuoksi. Täytettyjen PTFE-materiaalien käyttö mekaanisissa laitteissa ratkaisee myös voiteluöljyä saastuttavien tuotteiden ongelman.

Kuntien infrastruktuuri ja erikoishankkeet

Meritunneleissa, integroiduissa käyttökäytävissä ja muissa kosteissa tai vedenalaisissa ympäristöissä IP68-suojausluokitus varmistaa pitkän aikavälin luotettavan virtakiskotoiminnan. Kaarevat virtakiskomallit voivat mukautua rakennuspintoihin, joissa asennustoleransseja säädellään ±1 mm , joka täyttää nykyaikaisen arkkitehtuurin estetiikan ja toiminnallisuuden kaksoisvaatimukset.

Äärimmäisen lämpötilan ympäristöt

Erittäin kylmillä alueilla PTFE säilyttää tietyn joustavuuden -260 ℃ erittäin alhaisissa lämpötiloissa; korkean lämpötilan teollisuusympäristöissä sen vetolujuus 260 ℃ pysyy noin 5 MPa (noin 1/5 huoneenlämpötilasta), jonka taivutuslujuus on 1,4 MPa , varmistaen rakenteellisen eheyden hätätiloissa.

Teknologian kehitys ja tulevaisuuden suunnat

Älykäs valvontaintegraatio

Seuraava sukupolvi PTFE putkimaiset virtakiskot voi integroida sisäänrakennetut kuituoptiset lämpötilanvalvontajärjestelmät reaaliaikaista johtimien lämpötilan seurantaa varten. Suunnittelukäytäntö osoittaa, että tämä tekniikka voi antaa varhaisen varoituksen mahdollisista kuumista kohdista 48 tuntia etukäteen vähentämällä epäonnistumisastetta 0,3:sta vuodessa 0,02/vuosi . Tulevat iteraatiot integroivat 5G-viestintämoduulit mahdollistamaan 128 toimintaparametrin reaaliaikaisen lataamisen ja ennakoivan ylläpidon.

Vihreän materiaalin päivitys

Uuden sukupolven tuotteet, joissa käytetään kierrätettyjä kuparimateriaaleja (kuparipitoisuus ≥95 % kierrätettyä materiaalia) vähentävät hiilijalanjälkeä 38 % verrattuna perinteisiin tuotteisiin hiiliherkissä skenaarioissa, kuten datakeskuksissa, mikä vastaa maailmanlaajuista suuntausta kohti vähähiilisiä laitteita.

Suprajohtavan teknologian tutkimus

Laboratoriovaiheen korkean lämpötilan suprajohtavat kupariputkikiskot ovat jo saavuttaneet 20000A virransiirtokapasiteetti -196 ℃:ssa, kaupallisen käytön odotetaan olevan noin vuonna 2030, mikä määrittelee uudelleen suurvirransiirron tekniset rajat.

Valinta ja käyttö ja ylläpito

Käytännön suunnittelusovelluksissa seuraavat tekniset seikat ansaitsevat huomiota:

1. Seinän paksuuden valinta : Kemiallisiin putkistojen tiivistyssovelluksiin suositellaan täyttämättömiä PTFE-holkkeja, joiden seinämän paksuus on ≥1 mm; sähköeristyssovelluksiin, jotka ovat alttiina syklisille lämpöiskuille, suositellaan hiilikuituvahvisteisia malleja, joiden lämpöväsymisikä saavuttaa 3 kertaa kuin vakiomalleissa
2. Lämpötilamarginaali : Kaikissa korkean lämpötilan sovelluksissa tulee säilyttää 10-15 % lämpötilan turvamarginaali
3. Osittainen purkauksen ohjaus : Laadukkaiden tuotteiden tulee hallita osittaista purkamista alla 5pC (testijännitteellä 1,5Ur), ylittää IEC-standardin rajan 10pC
4. Suojauskerroksen eheys : Lajiteltujen suojakerrosten jatkuvuus vaikuttaa suoraan sähkökentän jakautumiseen; asennuksessa on vältettävä kupariverkkohihnojen rikkoutumista tai rypistymistä
