Kuinka valita oikea alumiiniseoksesta valmistettu putkimainen virtakisko

Suorin vastaus: valitse omasi alumiiniseoksesta valmistettu putkimainen virtakisko perustuu neljään ydinparametriin – seoslaatu, ulkohalkaisija ja seinämän paksuus, alumiiniputkikiskovirtaluokitus ja asennuspaikan ympäristöolosuhteet. Näiden neljän oikeiden saaminen eliminoi yleisimmät syyt ennenaikaiseen vikaan, lämpöylikuormitukseen ja mekaaniseen romahtamiseen ulkosähköasema- ja voimansiirtorakenteissa. Tässä oppaassa käydään läpi kunkin tekijän erityisiä tietoja, toimialavertailuja ja käytännön ohjeita, jotka auttavat insinöörejä, hankintatiimejä ja projektipäälliköitä tekemään perusteltuja päätöksiä.

Miksi alumiiniputkikiskot ovat ensisijainen valinta suurjänniteasennuksiin

Alumiiniseoksesta valmistetut putkimaiset virtakiskot ovat suurelta osin korvanneet kiinteät ja litteät johdinmuodot keski- ja korkeajännitteisissä ulkovaihteistoissa, sähköasemissa ja siirtorakenteissa. Syitä tukevat hyvin tekniset tiedot.

Ontto putkiprofiili käyttää materiaalia tehokkaammin kuin poikkileikkaukseltaan vastaavankokoinen tanko. Tietyllä virransiirtokapasiteetilla putkimainen johdin voi saavuttaa saman skin-effect-suorituskyvyn 30–40 % vähemmän materiaalimassaa verrattuna kiinteään sauvaan. Tämä näkyy suoraan tukieristimien ja portaalien teräsrakenteiden rakenteellisen kuormituksen pienentymisenä – merkittävä etu pitkäjänteisissä sähköasemien väyläjärjestelyissä, joissa jännevälit ovat 8-15 metriä tukien välillä ovat tyypillisiä.

Alumiiniseokset tarjoavat myös lujuus-painosuhteen, jota teräs ja kupari eivät pysty vastaamaan vertailukelpoisilla kustannustasoilla. Ulkosovelluksissa, jotka ovat alttiina tuulelle, jääkuormitukselle ja seismisille tapahtumille, tämä mekaaninen suorituskyky ei ole vain käyttömukavuus - se on rakenteellinen turvallisuusvaatimus. Putkimainen poikkileikkaus tarjoaa korkean leikkausmoduulin ja hitausmomentin painoyksikköä kohden, mikä mahdollistaa pidemmät jännevälit ilman liiallista painumista tai tärinän aiheuttamaa väsymistä puristimien kiinnityspisteissä.

Korroosionkestävyys on toinen käytännön etu. Alumiiniseospintojen luonnollinen oksidikerros tarjoaa riittävän suojan useimmissa ilmakehän ympäristöissä. Rannikkoympäristöissä tai raskaassa teollisuusympäristössä voidaan määrittää anodisointi tai erityiset pintakäsittelyt käyttöiän pidentämiseksi 30 vuotta rutiinihuollon kanssa.

Putkikiskoissa käytettävien alumiiniseoslaatujen ymmärtäminen

Kaikki alumiiniseokset eivät toimi yhtä hyvin virtakiskosovelluksissa. Seoslaadun valinta vaikuttaa sähkönjohtavuuteen, vetolujuuteen, hitsattavuuteen ja jännityskorroosionkestävyyteen. Kolme yleisimmin määriteltyä metalliseossarjaa alumiiniseoksesta valmistettujen putkimaisten virtakiskosovelluksiin ovat 1xxx, 6xxx ja harvinaisempi 5xxx-sarja.

1350 metalliseos (Al 99,5 % – 1xxx-sarja)

Seos 1350-H14 tai H19 on sähköjohtimien vakiolaatu. Se sisältää vähintään 99,5 % alumiinia ja saavuttaa noin sähkönjohtavuuden 61 % IACS (Kansainvälinen hehkutetun kuparin stjaardi). Vetolujuus on kohtalainen - tyypillisesti 95-130 MPa luonteesta riippuen – mikä rajoittaa sen käytön lyhyemmille jännevälille tai sovelluksiin, joissa rakenteelliset kuormitukset ovat vaatimattomia. Sen ensisijainen etu on maksimaalinen johtavuus poikkileikkausyksikköä kohti, joten se on ensisijainen seos, kun vastushäviöiden minimoiminen on tärkein suunnittelutavoite.

6061 ja 6063 metalliseos (Al-Mg-Si — 6xxx-sarja)

6xxx-sarjan metalliseokset edustavat laajimmin käytettyä ryhmää rakenteellisissa virtakiskosovelluksissa. Seos 6061-T6 tarjoaa vetolujuuden 260-310 MPa ja myötölujuus noin 240-276 MPa , samalla kun sähkönjohtavuus säilyy noin 43 % IACS . Seos 6063-T6 tarjoaa hieman pienemmän lujuuden (vetolujuus ~ 205–240 MPa), mutta korkeamman johtavuuden (~ 53 % IACS) ja erinomaisen suulakepuristettavuuden, joten se on suositeltava valinta monimutkaisille putkimaisille profiileille.

Useimmissa sähköaseman virtakiskoprojekteissa 6063-T6 löytää käytännöllisimmän tasapainon sähköisen suorituskyvyn ja mekaanisen kantokyvyn välillä. Sillä on myös hyvä hitsattavuus MIG- tai TIG-prosesseilla, mikä on kriittistä kenttäliitoksissa ja laajennussilmukoissa.

6101 metalliseos (Al-Mg-Si – korkean johtavuuden rakenne)

Alloy 6101-T61 tai T64 on kehitetty erityisesti sähköväyläjohdinsovelluksiin, joissa vaaditaan sekä mekaanista lujuutta että johtavuutta yli 55 % IACS:stä. Se saavuttaa 55–57 % IACS jonka vetolujuus on noin 220-260 MPa . Tämä seos on usein määritelty suurvirtageneraattoriväyläjärjestelmiin ja suurikapasiteettisiin sähköasemien väylärakenteisiin, joissa ei voida merkittävästi vaarantaa johtavuutta tai rakenteellista suorituskykyä.

Alumiiniputkikiskovirtakisko: kuinka mitoittaa oikein

Alumiininen putkimainen virtakisko määräytyy johtimen kyvystä haihduttaa resistiivisten häviöiden (I²R) tuottamaa lämpöä ylittämättä suurinta sallittua johtimen lämpötilaa - tyypillisesti 90°C jatkuvatoimisille alumiinikiskoille IEC 62271- ja ANSI/IEEE-standardien mukaisesti.

Nykyinen luokitus riippuu seuraavista muuttujista:

• Ulkohalkaisija (OD) ja seinämän paksuus – yhdessä määrittävät poikkileikkausalan ja pinta-alan lämmönpoistoa varten
• Seoksen johtavuus %IACS:ssä
• Ympäristön lämpötila (vakioviite: 40°C IEC:lle, 25°C IEEE:lle )
• Auringon säteily (merkittävä ulkona oleville vaakakiskoille)
• Tuulen nopeus (lisää konvektiivista jäähdytystä; oletetaan yleensä klo 0,6 m/s - 1,0 m/s konservatiivisille ulkoiluluokille)
• Johtimen suunta (vaaka vs pystysuora vaikuttaa luonnolliseen konvektioon)

Käytännön ohjeena alla olevassa taulukossa on ohjeelliset virta-arvot 6063-T6 alumiiniputkikiskoille 40 °C:n ympäristön lämpötilassa tyynessä ilmassa (konservatiivinen), johtimen maksimilämpötilassa 90 °C:

Nämä arvot ovat suuntaa antavia. Suorita aina paikkakohtainen lämpöluokituslaskelma käyttäen todellista ympäristön lämpötilaa, auringon absorptiokerrointa, emissiokykyä ja tuulen nopeutta koskevia tietoja projektin sijainnissa. Korkealla, yli 2 000 metrin korkeudessa ilman tiheys laskee ja konvektiivinen jäähdytys vähenee, mikä vaatii tyypillisesti ylimääräistä vähennystä 5–10 % 1 000 metriä kohti 1 000 metrin korkeudessa .

Oikosulkuvirran kesto on yhtä tärkeä. 110 kV sähköasemalle, jonka järjestelmävikataso on 40 kA 1 sekunnin ajan , vaadittava johtimen poikkipinta-ala on laskettava adiabaattisen lämmityksen perusteella, jotta varmistetaan, että lämpötila ei ylitä lejeeringin lyhytaikaista kestorajaa (tyypillisesti 200 °C mallille 6063-T6 ). Käyttämällä adiabaattista kaavaa: A = I × √t / K , jossa alumiinin K on noin 87 A·s^0,5/mm², 40 kA / 1 s vika vaatii vähintään noin n. 460 mm² — hyvin standardiputkiprofiilien rajoissa, mutta parametri, joka on tarkastettava nimenomaisesti.

Mittojen valinta: ulkohalkaisija, seinän paksuus ja jänneväli

Oikean ulkohalkaisijan ja seinämän paksuuden valinta edellyttää kolmen kilpailevan vaatimuksen tasapainottamista: virransiirtokyky, mekaaninen lujuus jännekuormituksen alaisena ja koronapurkauksen hallinta suurilla jännitteillä.

Nykyiset ja ihovaikutusnäkökohdat

Tehotaajuuksilla (50 tai 60 Hz) vaihtovirralla on taipumus virrata ensisijaisesti lähellä johtimen ulkopintaa - skin-ilmiö. Alumiinin kuoren syvyys 50 Hz:llä on noin 11 mm . Tämä tarkoittaa, että putkessa, jonka seinämän paksuus on suurempi kuin noin 11 mm, seinämän sisäosa vaikuttaa vähemmän virran johtamiseen kuin ulkovyöhyke. Useimmilla käytännöllisillä virtakiskohalkaisijoilla (OD 50–200 mm), joiden seinämäpaksuus on 5–15 mm, pintavaikutelma on kohtalainen, mutta se tulee ottaa huomioon resistanssilaskelmissa, erityisesti korkeammilla taajuuksilla tai merkittävällä harmonisuudella.

Käytännössä tämä tarkoittaa, että ulkohalkaisijan (eikä seinämän paksuuden) kasvattaminen on tehokkaampi tapa lisätä virtakapasiteettia, kun seinämän paksuus ylittää noin 8-10 mm. Suurempi halkaisija lisää myös konvektiiviseen lämmönpoistoon käytettävissä olevaa pinta-alaa.

Mekaaninen jännelastaus

Virtakiskon on kestettävä oma painonsa, tuulikuormituksensa ja joillakin alueilla jään kerääntymiskuormitus koko suunnitteluvälin ylittämättä sallittuja jännitys- tai taipumarajoja. Kriittinen suunnittelun tarkistus on suurin taivutusjännitys keskijännevälissä tai puristimen kiinnityspisteissä.

Yksinkertaisesti tuetulla vaakajänteellä suurin taivutusmomentti M = wL²/8, missä w on jakautunut kuorma pituusyksikköä kohti (N/m) ja L on jänneväli. Tuloksena oleva taivutusjännitys σ = M × (OD/2) / I, missä I on putkimaisen poikkileikkauksen pinta-alan toinen momentti. Mallille 6063-T6, jonka myötöraja on noin 170 MPa , suunnittelun sallittu jännitys on tyypillisesti asetettu arvoon 50-65 % saannosta , jolloin sallitaan noin 85-110 MPa .

Esimerkiksi 100 mm:n ulkohalkaisija × 8 mm seinämäinen 6063-T6-putki 10 metrin jännevälillä jakautuneen tuulikuorman ollessa 300 N/m ja omapainolla noin 19,2 N/m kokisivat yhteensä noin 320 N/m jakautuneen kuorman. Tuloksena jännevälin taivutusjännitys lasketaan noin 62 MPa — mukavasti sallitulla alueella, mikä varmistaa, että jänneväli on rakenteellisesti hyväksyttävä.

Koronapurkaus ja johtimen vähimmäishalkaisija

Noin yli 66 kV:n jännitteillä sähkökentän gradientti johtimen pinnalla muuttuu suunnittelurajoitteeksi. Koronapurkaus tapahtuu, kun pinnan sähkökenttä ylittää noin 1 500 kV/m (huippu) ilmassa merenpinnan tasolla. Johtimen ulkohalkaisijan kasvattaminen vähentää pintakentän gradienttia ja nostaa koronan alkamisjännitettä.

220 kV järjestelmässä, jonka vaihe-maajännite on noin 127 kV (RMS), johtimen OD on vähintään noin 80-100 mm on yleisesti vaadittu koronan suorituskyvyn ylläpitämiseksi hyväksyttävissä rajoissa. 500 kV:lla OD-arvot 120-180 mm ovat tyypillisiä. Tästä syystä suurjännitekiskojen ulkohalkaisija määräytyy usein koronavaatimuksista eikä pelkästään virranmittauksesta.

Pintakäsittely- ja korroosiosuojavaihtoehdot

Alumiiniseoksisen putkimaisen virtakiskon pinnan kunto vaikuttaa sekä sen pitkäaikaiseen korroosionkestävyyteen että pultti- tai puristusliitosten sähköiseen suorituskykyyn. Saatavilla olevien hoitovaihtoehtojen ymmärtäminen auttaa sovittamaan eritelmät asennusympäristöön.

Mill Finish (suulakepuristettuna)

Useimmat alumiiniputkimaiset virtakiskot toimitetaan jyrsintäviimeistelyllä - luonnollisella ekstrudoidulla pinnalla, jossa on ohut luonnollinen oksidikerros. Tämä on riittävä sisämaassa, ei-teollisissa ympäristöissä, joissa on kohtalainen kosteus. Pinta tulee puhdistaa ja kosketussaumamassaa levittää kaikkiin pulttiliitoksiin galvaanisen korroosion estämiseksi ja kosketusvastuksen vähentämiseksi.

Anodisointi

Kova anodisointi tuottaa oksidikerroksen 25-100 µm paksuus, mikä parantaa merkittävästi kulutuskestävyyttä, pistekorroosiota ja ilmakehän vaikutusta. Se on suositeltu pintakäsittely rannikkoympäristöissä (meren C4-C5 korroosioluokat ISO 9223 mukaan) ja asennuksiin kemiantehtaiden ilmakehässä. Huomaa, että kontaktialueiden anodisoidut pinnat on hiottava tai peitettävä ennen anodisointia, jotta liitosten kosketusvastus säilyy alhaisena.

Tina- tai hopeapinnoitus kontaktialueilla

Pulttiliitoksen kosketusalueilla tinaus (tyypillisesti 10-25 µm ) tai hopeointi ( 5-15 µm ) on usein määritelty estämään alumiinioksidin kertymistä ja varmistamaan vakaa matalaresistanssinen sähkökontakti koko käyttöiän ajan. Hopeapinnoitus tarjoaa alhaisemman ja vakaamman kosketusvastuksen, mutta korkeammalla hinnalla; tinausta käytetään laajalti käytännöllisenä ja kustannustehokkaana vaihtoehtona.

Maalipinnoitteet

Joissakin teollisissa projekteissa putkimainen virtakiskon runko (pois lukien kosketusvyöhykkeet) on pinnoitettu epoksipohjamaalilla ja polyuretaanipinnoitusjärjestelmällä. Tämä on yleistä petrokemian- tai offshore-sovelluksissa, joissa on odotettavissa C5-M-korroosioluokkaa. Pinnoitteen paksuus on tyypillisesti 80–120 µm DFT (kuivakalvon paksuus) per kerros kaksikerroksisessa järjestelmässä.

Lämpölaajeneminen ja joustava liitäntäsuunnittelu

Alumiinin lämpölaajenemiskerroin on noin 23 × 10⁻-6/°C - noin 40 % korkeampi kuin teräs. 15 metrin kiskovälillä 60 °C:n lämpötilan muutos (talven matalasta kesän täyskuormitukseen korkeaan) tuottaa noin lineaarisen laajenemisen 20,7 mm . Jos joustavilla liikuntasaumoilla tai liukuvilla kiinnikkeillä ei sovita tätä laajenemista, seurauksena oleva puristusjännitys voi aiheuttaa nurjahduksen, puristimen vaurioitumisen tai eristeen vaurioitumisen.

Vakiokäytäntö on asentaa joustava liikuntasauma – tyypillisesti laminoitu alumiininen joustava liitin tai paljetyyppinen laajennusliitin – enintään 30-40 metriä pitkillä suorilla linja-ajoilla ja jokaisessa kohdassa, jossa väylä vaihtaa suuntaa tai kytkeytyy laitepäätteisiin. Taivutetuista putkiosista muodostettuja laajennussilmukoita käytetään myös tilan salliessa, mikä takaa vaaditun aksiaalisen liikekapasiteetin samalla kun säilytetään johtimien jatkuvuus.

Laitteiden pääteliitännöissä – kuten muuntajan läpiviennissä, katkaisijaliittimissä tai irtikytkimien liittimissä – on aina käytettävä joustavaa liitintä, joka erottaa virtakiskon lämpöliikkeet laitteiden liittimien voimista. Useimmat muuntajien ja kytkinlaitteiden valmistajat määrittävät suurimman sallitun liitinvoiman, tyypillisesti alueella 300–800 N radiaalivoima , jonka jäykkä virtakiskoliitäntä ylittäisi helposti lämpöpyöräilyn aikana.

Kiinnitys- ja tukilaitteiston valinta

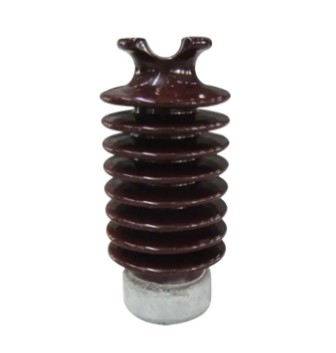

Alumiiniseoksisen putkimaisen virtakiskojärjestelmän suorituskyky riippuu yhtä paljon tukilaitteiston laadusta ja oikeasta valinnasta kuin itse johtimesta. Huono puristinrakenne on yksi tärkeimmistä syistä tärinän väsymisen epäonnistumiseen tukipisteissä.

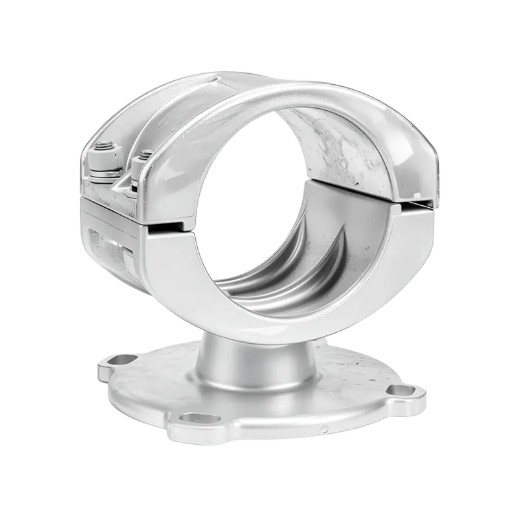

Kiinteät vs liukuvat puristimet

Kiinteät puristimet ankkuroivat kiskon jäykästi yhteen tai useampaan kohtaan jännevälillä - yleensä pitkän matkan puolivälissä -, kun taas liukuvat tai laajenevat puristimet kaikissa muissa tukipisteissä mahdollistavat johtimen liikkumisen aksiaalisesti. Tyypillinen 30 metrin linja-auton järjestely käyttää yhtä kiinteää pidikettä keskellä ja liukuliittimiä kummassakin päässä ja mahdollisissa välituissa. Tämä järjestely ohjaa lämpölaajenemisliikettä symmetrisesti ja estää nurjahduksen.

Puristusmateriaalien yhteensopivuus

Alumiinikiskojen kanssa suoraan kosketuksissa olevat puristinrungot tulee valmistaa alumiiniseoksesta (mieluiten samasta metalliseossarjasta) tai sopivasti pinnoitetusta valuraudasta bimetallisen galvaanisen korroosion välttämiseksi. Ruostumattomasta teräksestä valmistettuja kiinnikkeitä, joissa on eristävät aluslevyt tai anti-galvaaninen seos, suositellaan kohteisiin, joissa rautametallit koskettavat alumiinia.

Tärinänvaimentimet

Liparivärähtely — tasaisen tuulen aiheuttama resonanssivärähtely alhaisilla nopeuksilla 1-7 m/s — voi aiheuttaa väsymishalkeamia puristimien kiinnityspisteissä jälkeen 10⁷ - 109 latausjaksoa . Jos kiskojen jännevälit ylittävät 8 metriä alttiissa ulkotiloissa tulee määrittää stockbridge-tyyppiset tärinänvaimentimet tai elastomeeriset vaimennusholkit. Nämä asennetaan yleensä sisään 0,5-1,0 metriä jokaisesta tukipuristimesta.

Standardit ja testausvaatimukset alumiiniputkikiskoille

Tunnistettujen standardien noudattaminen varmistaa, että määrittämäsi alumiiniseoksesta valmistettu putkimainen virtakisko on valmistettu ja testattu määriteltyjen laatukynnysten mukaisesti. Seuraavat standardit ovat tärkeimpiä:

• IEC 60105 — Alumiini ja alumiiniseokset: muokatut tuotteet sähkökäyttöön. Kattaa kemiallisen koostumuksen, mekaaniset ominaisuudet ja johtavuusvaatimukset 1350- ja 6xxx-sarjan metalliseoksille, joita käytetään virtakiskojohtimissa.
• ASTM B241 / B241M — Standardivaatimukset alumiinista ja alumiiniseoksesta tehdyille saumattomille putkille ja saumattomille suulakepuristetuille putkille. 6061- ja 6063-putkimaisten tuotteiden mittatoleransseista, vetoominaisuuksista ja seoskoostumuksesta on laaja viittaus.
• EN 755-2 / EN 754-2 — Suulakepuristetusta alumiiniseoksesta valmistettuja pyöreitä putkia ja vedettyjä putkia koskevat eurooppalaiset standardit, joissa määritellään mekaaniset ominaisuudet 6063- ja 6061-seoksille eri karkaisuissa.
• GB/T 5585.2 — Kiinan kansallinen standardi alumiinista ja alumiiniseoksesta valmistettuja virtakiskoja varten sähkökäyttöön. Koskee Kiinan projekteja ja tuotteita, jotka hankitaan kiinalaisista alumiiniputkimaisten virtakiskotoimittajista.
• IEC 62271-1 — Yhteiset eritelmät suurjännitekojeistoille ja ohjauslaitteille. Säätelee lämpötilan nousua, oikosulkukestävyyttä ja dielektrisiä suorituskykyvaatimuksia kojeistokokoonpanoissa oleville virtakiskojärjestelmille.
• IEEE Std 605 — IEEE-opas väylän suunnitteluun ilmaeristetyissä sähköasemissa. Tarjoaa kattavan menetelmän virranmittauksen, mekaanisen suunnittelun ja oikosulkuvoiman laskemiseen ulkokiskoasennuksille.

Kun pyydät tarjousta alumiiniputkikiskojen toimittajalta, määritä, mikä standardi säätelee materiaalin ominaisuuksia, mittatoleransseja ja testisertifiointia. Pyydä tehtaan testisertifikaatteja (MTC), jotka vahvistavat tietyn tuotanto-erän kemiallisen koostumuksen ja mekaaniset ominaisuudet, ei yleisiä luettelotietoja.

Mitä tulee arvioida valittaessa alumiiniputkikiskojen toimittajaa

Alumiiniseoksesta valmistettuja putkimaisia virtakiskojärjestelmiä koskevat hankintapäätökset edellyttävät muutakin kuin luettelon eritelmien vertailua. Teknisesti pätevä ja laadukas toimittaja vähentää projektiriskiä koko suunnittelu-, valmistus-, toimitus- ja asennusvaiheessa.

Ekstruusio- ja valmistuskyky

Pysyvän alumiiniputkimaisen virtakiskon toimittajan tulisi toimia tai sillä on oltava suora pääsy suulakepuristimeen, joka pystyy tuottamaan vaaditun ulkopinta-alueen – tyypillisesti 40 mm - 300 mm ulkohalkaisija sähköasemasovelluksiin. Varmista, että toimittaja pystyy pitämään suunnitelmasi määrittämät mittatoleranssit: tyypillisesti ±0,5 % OD:sta and ±5 % seinämän paksuudesta standardin EN- tai ASTM-toleransseille tai tiukemmat toleranssit tarkkuuskytkinsovelluksiin.

Lisäarvoa tuottava käsittely

Monet sähköasemaprojektit vaativat kokoon valmiiksi leikattuja virtakiskoja, joissa on poratut tai stanssatut pultinreiät, koneistetut päätypinnat ja pinnoitetut kosketusvyöhykkeet. Varmista, tarjoaako toimittaja nämä lisäarvopalvelut itse vai tekeekö ne alihankintana, sillä alihankinta lisää läpimenoaikaa ja mahdollisia laadunvalvonnan aukkoja. Omat CNC-työstö-, poraus- ja pinnoitusominaisuudet ovat merkityksellinen erottava tekijä.

Materiaalin jäljitettävyys

Täydellinen materiaalin jäljitettävyys – aihion sulan numerosta suulakepuristusajoon, lämpökäsittelyyn ja lopputarkastukseen – on edellytys hyöty- ja sähköntuotantoprojekteille. Toimittajan tulee pystyä toimittamaan lämpönumero, metalliseossertifiointi, lämpötilamerkintä ja mekaaniset testitulokset, jotka voidaan jäljittää lähetettyyn tuotteeseen. Tämä on erityisen tärkeää projekteissa, joihin kohdistuu kolmannen osapuolen tarkastus tai omistajan insinööritarkastus.

Laadunhallinta ja kolmannen osapuolen sertifiointi

ISO 9001 -sertifiointi on perusodotus uskottavalle alumiiniputkikiskotoimittajalle. Ydinvoima-, offshore- tai puolustusalueen hankkeisiin voidaan soveltaa lisälaatujärjestelmän vaatimuksia (esim. ISO 3834 hitsauksen laadulle, NADCAP pintakäsittelylle). Pyydä todisteita kolmannen osapuolen auditoinneista ja pyydä asiakasreferenssejä vastaavista sähköasema- tai siirtoprojekteista.

Toimitusaika ja pakkaus

Vakiovarastoprofiileja (OD 50–150 mm mallissa 6063-T6) on tyypillisesti saatavana toimitusajoilla 2-6 viikkoa varastotoimittajilta. Mukautetut halkaisijat, metalliseoslaadut tai voimakkaasti käsitellyt komponentit saattavat vaatia 8-16 viikkoa tilauksesta. Vahvista vientipakkausvaatimukset – yli 6 metriä pitkät kiskot vaativat mukautetun puisen laatikon tai teräslastuja kuljetusvaurioiden estämiseksi, ja toimittajan kokemus kansainvälisestä lähetysdokumentaatiosta kannattaa varmistaa rajatylittävissä projekteissa.

Parhaat asennuksen käytännöt pitkäaikaiseen luotettavuuteen

Jopa oikein määritetty alumiiniseoksesta valmistettu putkimainen virtakisko voi toimia huonommin tai epäonnistua ennenaikaisesti, jos asennuskäytännöt ovat riittämättömiä. Seuraavissa kohdissa on yhteenveto tärkeimmistä asennusvaatimuksista.

• Yhteinen valmistelu: Puhdista kaikki pultatut kosketuspinnat alumiinista kirkkaaksi metalliksi ruostumattomasta teräksestä valmistetulla teräsharjalla välittömästi ennen kokoamista. Levitä johtavaa liitosmassaa (sisältää sinkkihiukkasia tai vastaavaa) molemmille liitäntäpinnoille ennen pultausta. Älä jätä puhdistettuja pintoja näkyville yli noin 30 minuutiksi ennen liitoksen viimeistelyä.
• Pultin kiristysmomentti: Käytä Belleville-jousialuslevyjä (levyjousialuslevyjä) pulttipäiden ja muttereiden alla kaikissa alumiini-alumiinipulttiliitoksissa. Alumiini hiipii jatkuvassa puristuskuormituksessa, jolloin pulttiliitoksen kiristysvoima pienenee ajan myötä. Belleville-aluslevyt kompensoivat tämän rentoutumisen ja ylläpitävät riittävää kosketuspainetta. Noudata puristimen tai liittimen valmistajan määrittämää vääntömomenttiaikataulua - tyypillisesti 30–60 Nm M12-pulteille alumiinin ja alumiinin välisissä liitoksissa.
• Tasaus: Varmista, että virtakiskosegmentit on kohdistettu oikein ennen tukikiinnikkeiden kiristämistä. Sivusuuntainen poikkeama yli 2-3 mm liitosasennossa tuo taivutusjännityskeskittymiä, jotka vähentävät väsymisikää tuulen ja oikosulkujen sähkömagneettisessa kuormituksessa.
• Hitsatut liitokset: Kun kenttähitsaus suoritetaan (esim. laajennussilmukat tai T-liitokset), käytä MIG- tai TIG-prosessia ER4043- tai ER5356-täyttölangalla perusseoksen mukaan. Hitsauksen jälkeistä lämpökäsittelyä ei yleensä vaadita 6063- tai 6061-virtakiskoliitoksissa, mutta lämpövaikutusalueella tapahtuu paikallista vetolujuuden pienenemistä noin 30–40 % suhteessa T6-lämpötilaan — tämä on otettava huomioon mekaanisessa suunnittelussa.
• Asennuksen jälkeinen tarkastus: Suorita lämpötutkimus kaikista ruuviliitoksista kuormitettuina sisällä 3 kuukautta käyttöönottoa tunnistaa suuren vastuksen liitokset ennen kuin niistä tulee huoltoongelmia. Toista kriittisille jakelukiskojärjestelmille enintään 3 vuoden välein.
